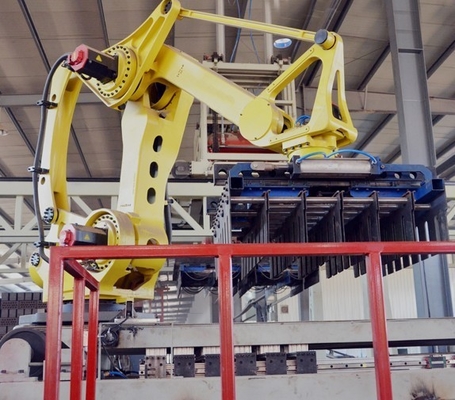

تُستخدم آلة التكديس الأوتوماتيكية بشكل أساسي لتكديس قوالب الطوب المخيطة بواسطة مكونات الحياكة الالتوائية على عربة الفرن على آلة نقل القوالب. يمكن تحديد تنسيق القوالب وفقًا لمتطلبات المستخدم. تتم مراقبة عملية العمل تلقائيًا بواسطة PLC. تحتوي آلة الفناء على هيكل ميكانيكي كامل ونظام تحكم كهربائي لضمان استقرار وموثوقية الفناء.
ميزات آلة التكديس الأوتوماتيكية:
1. الهيكل معقول ويتحمل موثوقية عالية وصيانة مريحة.
2. يعتمد النقل الأفقي على نقل الحزام المسنن المتزامن، مع زوج قضبان التوجيه الخطية، والتشغيل المستقر ودقة تحديد المواقع العالية.
3. يعتمد نظام الرفع نظام النقل الهيدروليكي، والتحكم في المستشعر، وحركة الرفع المستقرة، ودقة تحديد المواقع العالية لطبقة كومة الطوب والتكديس الطبقي.
4. يعتمد الماسك المستخدم في التجميع زوجًا من قضبان التوجيه الخطية، متطابقة مع أسطوانة مُحسّنة، ولها دقة عالية في الإمساك وتحديد المواقع دون سقوط الطوب.
5. اجمع التحكم المركزي، وبرمجة PLC والتحكم في شاشة اللمس، والتشغيل البسيط والمريح، وسهولة ضبط أنظمة التشغيل المختلفة.
المعلمات التكنولوجية
| رقم. | بند | المعلمات | |
| 1 | شكل الحركة | مفصل متعدد رأسي | |
| 2 | درجة الحرية | 4 | |
| 3 | الحمل | 500 كجم | |
| 4 | متكرر تحديد المواقع الدقة | ±0.5 ملم | |
| 5 | التشغيل النطاق | المحور S (دورانng) | +180° ~ -180° |
| المحور L (الذراع السفلي) | +90° ~ -45° | ||
|
المحور U (الذراع العلوي) ) |
+15.5° ~ -120° | ||
| المحور T (دوران المعصم) | +360° ~ -360° | ||
| 6 | الحد الأقصى السرعة | المحور S | 1.48 راد/ثانية (85°/ثانية) |
| المحور L | 1.48 راد/ثانية (85°/ثانية) | ||
| المحور U | 1.48 راد/ثانية (85°/ثانية) | ||
| المحور T | 3.4 راد/ثانية (195°/ثانية) | ||
| 7 | المحور T يسمح بعزم القصور الذاتي | 200 كجم·㎡ | |
| 8 | وزن الروبوت | 2300 كجم | |
| 9 | التركيب البيئة |
درجة الحرارة
|
0~45 ℃ |
| 10 | وزن النموذج التقليدي | الرطوبة | 20-80% RH (غير متكثف) |
| الاهتزاز التسارع | 4.9 م/ث2 (0.5G) | ||
| أخرى | لا توجد غازات أو سوائل قابلة للاشتعال أو للتآكل | ||
|
لا ترش الماء أو الزيت أو الغبار لا ترش الماء أو الزيت أو الغبار
لا ترش الماء أو الزيت أو الغبار
|
|||
| لا يوجد مصدر ضوضاء كهربائية في الجوار | |||
| 11 | سعة الطاقة |
9.5 كيلو فولت أمبير |
|
