تفاصيل المنتج:
|
| الحالة: | جديد | المواد الخام: | طين |
|---|---|---|---|
| المعالجة: | خط إنتاج الطوب | النوع: | آلة صنع الطوب الطين |
| أوتوماتيكي: | نعم.. | السعة: | 13000-19000pcs/h （250*110*75mm） |
| القوة: | 250+75kw | الوزن: | 30000كجم |
| إبراز: | آلة طحن الطوب الخالي من الفراغ,أوتوماتيكية الطوب الطين طاحونة,Automatic Clay Brick Extruder Machine |
||

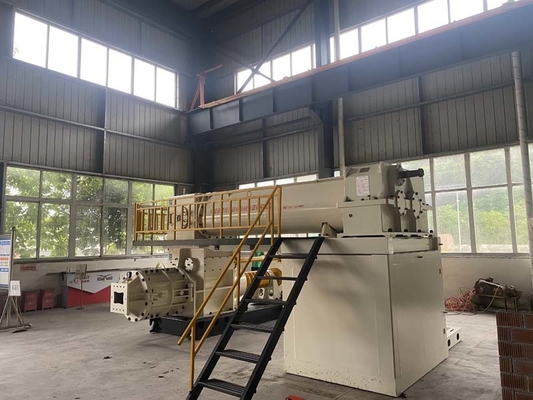

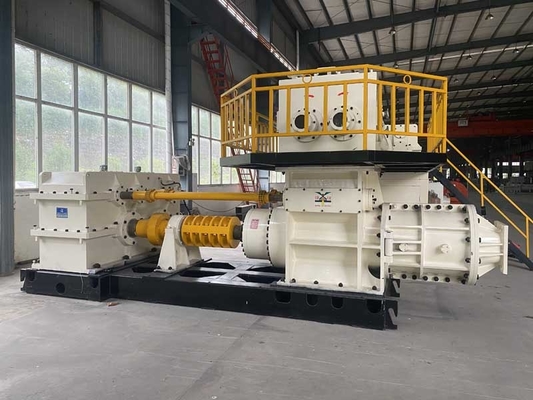

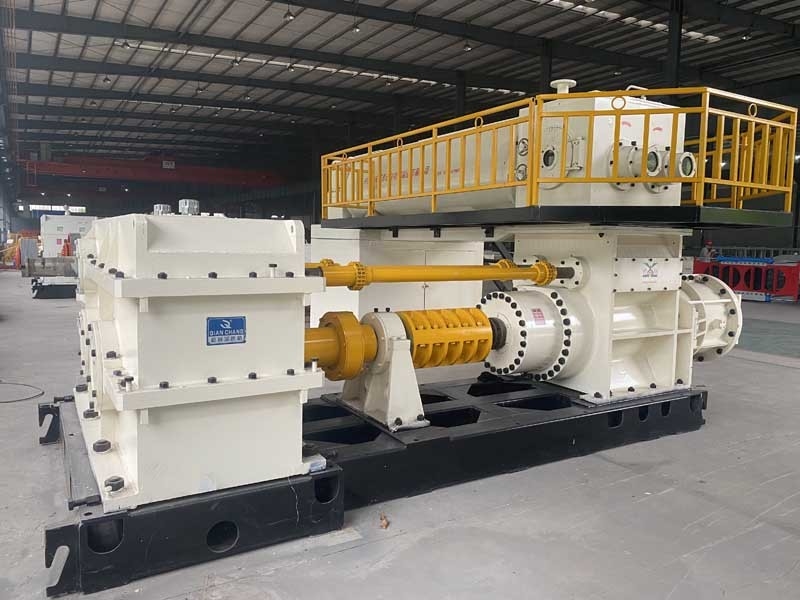

آلة البثق الفراغي
1. الآلة عبارة عن معدات تشكيل شرائط الطين لمعدات خط إنتاج الطوب.
2. تتميز المعدات بخصائص ضغط البثق الكبير، وقدرة تحمل قوية، وجودة عالية للكتل، ونطاق تطبيق واسع.
3. المعدات مناسبة لإنتاج طوب صلب فراغي مختلف وطوب مجوف غير حامل للحمل مع الطين والصخر الزيتي كمواد خام رئيسية.
4. المعدات من النوع "t" ذو هيكل فراغي ثنائي القطب (يمكن تخصيصه وفقًا لموقعك)، مما يجعل التشغيل الميكانيكي مريحًا وآمنًا وموثوقًا ومستقرًا. تنقسم المعدات إلى نظام خلط وبثق متفوق ونظام بثق وتشكيل مضيف تابع.
الأجزاء الرئيسية
شفرة حلزونية/مخرطة
مادة فولاذية كربونية قياسية، سطح سهل التآكل للمخرطة يستخدم اللحام بالغاز والأسلاك ذات الأسلاك الأساسية، سطح قطعة العمل الملحومة على نحو سلس، المقاومة صغيرة، مقاومة التآكل عالية، الصلابة في 52HRC-56HRC، عمر الخدمة أكثر من المخرطة العادية 4-7 مرات. يتم ترتيب الرصاص (رصاص المسمار) علميًا، مع خاصية "نقل الضغط الجزئي، البثق عالي الضغط"، والتي يمكن أن تزيد من ضغط البثق وتحسين كفاءة العمل. يمكن تكرار الإصلاح أثناء الاستخدام لتقليل التكلفة وزيادة معدل الاستخدام.
عمود البثق
يعتمد عمود جزء البثق هيكل عمود عائم وله وظيفة التمركز التلقائي، بحيث ينتج العمود عزم الدوران فقط ولا ينتج قوة شعاعية، والتي يمكن أن تحمي المخفض/العمود، ويمكن أن تقضي على أو تقلل من اهتزاز المعدات الناجم عن انحناء العمود بعد الاستخدام لفترة طويلة، لجعل المعدات موفرة للطاقة بنسبة 15-30٪. صلابة العمود أكبر من HB220 بعد التكرير الحراري.
سن الخلط
صب عالي التشكيل، الصلابة في 55hrc-60hrc، العمر 6 أضعاف سن الخلط العادي.
عمود الخلط
يتصل المخفض العلوي بالعمود عن طريق وصلة مسننة، مما يلغي التوافق المحوري بين العمود والمخفض.
المعايير الفنية
| رقم. | الموديل | EV50A | EV55A | EV60A |
| 1 |
الكود |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
| 2 |
القدرة الإنتاجية |
10,000-13,000 قطعة/ساعة (250*110*75 ملم) |
11,000-15,000 قطعة/ساعة (250*110*75 ملم) |
13,000-19,000 قطعة/ساعة (250*110*75 ملم) |
| 3 |
ضغط البثق |
≤3.0 ميجا باسكال |
≤3.0 ميجا باسكال |
≤4.0 ميجا باسكال |
| 4 |
درجة الفراغ |
≤-0.092 |
≤-0.092 |
≤-0.092 |
| 5 |
سرعة دوران عمود البثق |
25 دورة في الدقيقة |
24 دورة في الدقيقة |
20 دورة في الدقيقة |
| 6 |
قطر المخرطة |
جزء نقل المواد: 500 ملم جزء البثق: 450 ملم
|
جزء نقل المواد: 550 ملم جزء البثق: 500 ملم |
جزء نقل المواد: 600 ملم جزء البثق: 600 ملم |
| 7 |
مضخة الفراغ |
2SK-6 |
2SK-6 |
2SK-12 |
| 8 |
المخفض |
المرحلة العليا: i=12.64 المرحلة السفلية: i=21.3 |
المرحلة العليا: i=12.64 المرحلة السفلية: i=21.3 |
المرحلة العليا: i=20.49 المرحلة السفلية: i=24 |
| 9 |
الحزام المثلثي |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
| 10 |
الطاقة |
160+55 كيلو واط |
200+55 كيلو واط |
250+75 كيلو واط |
| 11 |
الأبعاد |
المرحلة العليا: 4,400*2,200*1,250 ملم المرحلة السفلية: 5,600*1,800*2,500 ملم |
المرحلة العليا: 4,700*2,200*1,250 ملم المرحلة السفلية: 4,700*1,800*2,600 ملم |
7,500*2,900*2,800 ملم |
| 12 |
الوزن |
17,500 كجم |
18,500 كجم |
30,000 كجم |
