خط إنتاج آلة الطوب المجوف من الطين لمصنع فرن هوفمان

خط إنتاج قوالب الطوب الطيني للاستثمار الصغير، تصميم مصنع فرن هوفمان ودعم فني

مصنع فرن هوفمان للطوب الطيني للكتل الصلبة / المجوفة المحروقة

يتم إنتاج طوب التلبيد باستخدام الطين كمواد خام واعتماد عمليتي التشكيل والخبز، أي عملية البثق البلاستيكي شبه الصلب؛ التجفيف في غرفة التجفيف ذات المقطع الصغير باستخدام وعملية الخبز في فرن هوفمان.
المعدات الرئيسية لديها وحدة تغذية صندوقية، كسارة أسطوانية أولية، مطحنة طحن دقيقة، خلط وبثق، آلة بثق فراغية مزدوجة المرحلة، غرفة تجفيف مزدوجة النفق ذات مقطع صغير، فرن هوفمان.
بالنسبة لخط الإنتاج هذا، المادة الخام هي الطين ذو أداء مادي أفضل. لذلك، تتم معالجة المادة الخام بعناية بواسطة كسارة من النوع الأسطواني، ومطحنة طحن دقيقة، وخلط وبثق لضمان أن توزيع حجم الحبيبات للمادة والتوحيد يمكن أن يلبي متطلبات التصميم؛ يعتمد خط الإنتاج هذا على آلة البثق شبه الصلبة لتشكيلها؛ غرفة تجفيف مزدوجة النفق للتجفيف، فرن هوفمان للحرق. هذه التكنولوجيا أكثر إيجازًا، وكلها تعتمد التكنولوجيا الناضجة، والتي يمكن أن تلبي أيضًا متطلبات التصميم. اختيار المعدات لخط الإنتاج هذا معقول، ليس فقط يمكن أن يضمن القدرة الإنتاجية، ولكن أيضًا يضمن جودة المنتج.

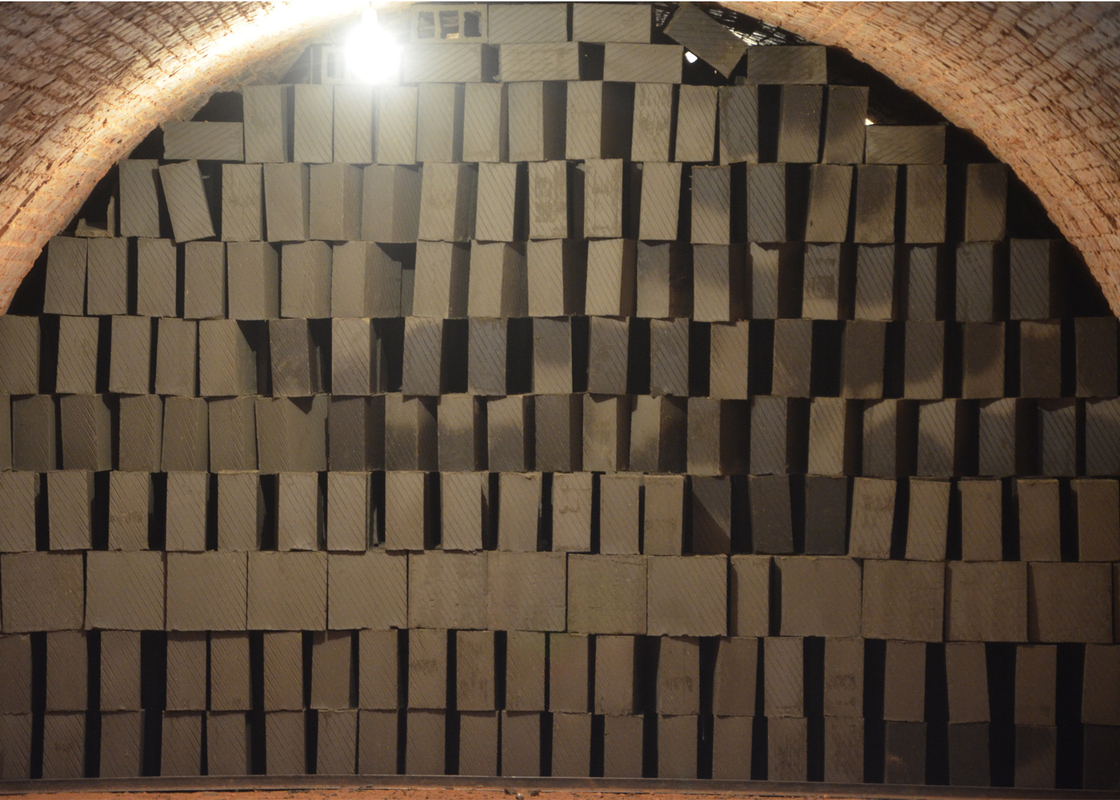

يتم إرسال الطوب المجفف عبر دافع العبارة الهيدروليكية إلى عربة المسار. ثم، يدفع العمال عربة التجفيف إلى عربة المسار، ثم يرسلونها إلى فرن هوفمان للتفريغ والتكديس والحرق.

غرفة التجفيف:
يعتمد هذا التصميم غرفة تجفيف ذات مقطع صغير بسطح علوي مسطح. إنه بهيكل من الطوب والخرسانة، مع لوح علوي من الخرسانة سابقة الصب، جدار فاصل بسمك 240 مم، جدار جانبي بسمك 490 مم، طبقة علوية وطبقة عازلة بسمك 500 مم.
مصدر حرارة غرفة التجفيف هو الحرارة المهدرة من فرن هوفمان، والتي سيتم توفيرها لكل غرف التجفيف من خلال قناة الهواء بواسطة منفاخ إمداد الحرارة من قاع الغرفة. تقوم غرفة التجفيف بإعداد نظام تغذية الهواء ونظام إطلاق الرطوبة ونظام الاختبار. الطوب ذو الطبقة السفلية هو طريقة الترتيب النهائية، وذلك لتحسين كفاءة التجفيف والجودة.

مصنع صناعة الطوب الطيني حرق الطوبفرن هوفمان

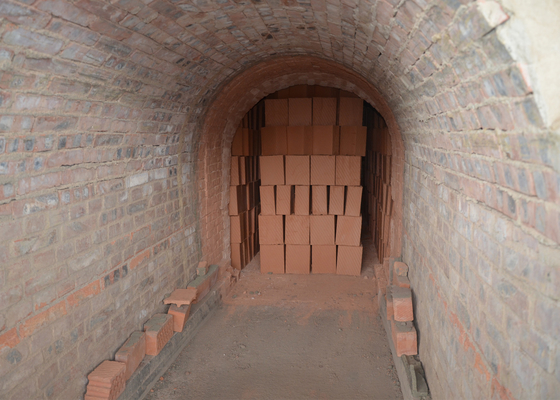

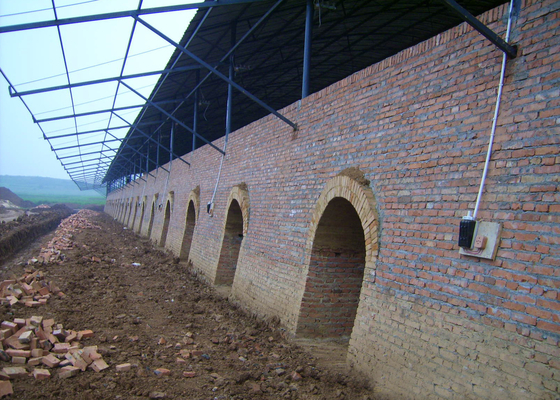

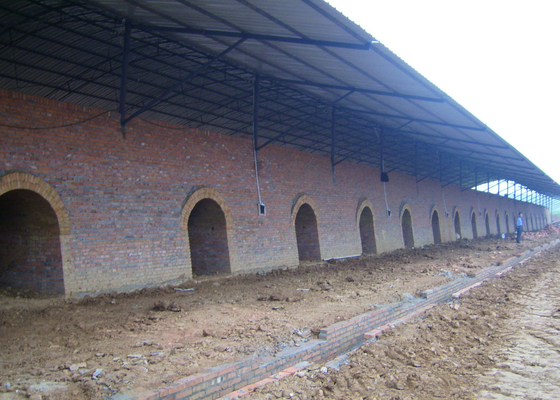

يعتمد خط الإنتاج هذا فرن هوفمان من النوع الجديد. يحتوي فرن هوفمان هذا على نظام حرق لا تشوبه شائبة، ونظام عادم، ونظام حرارة لاحقة. سينتج طوب التلبيد الطيني العادي من خلال تعديل جميع الأنظمة وجعل درجة حرارة الحرق أكثر معقولية.

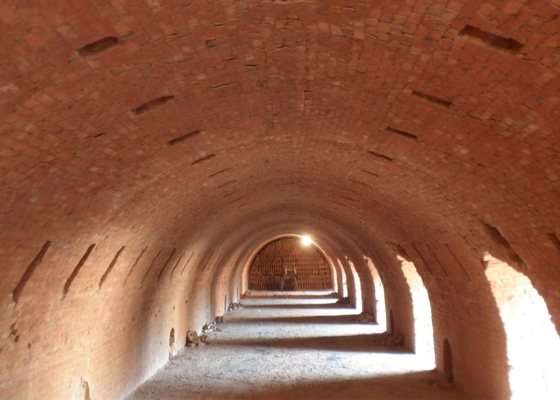

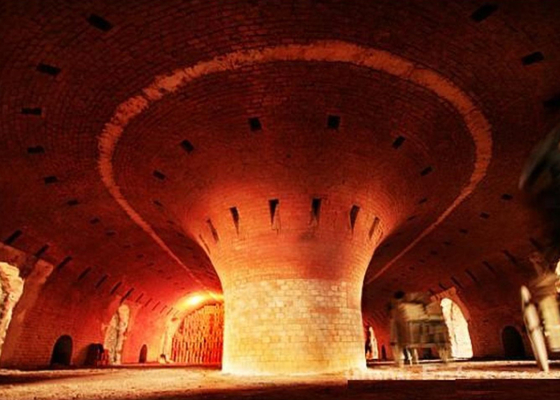

يعتمد فرن هوفمان على أساس خرساني مسلح، ويتم بناء الجدار بالطوب العادي للتلبيد، ويتم اعتماد فتحة النار وفم امتصاص الحرارة على الخرسانة المقاومة للحرارة.

البيانات الفنية لفرن هوفمان للطوب الطيني:

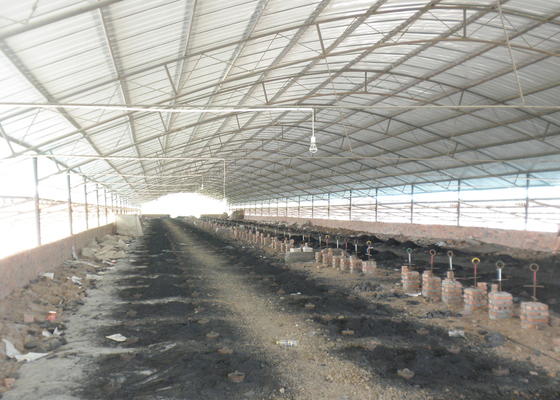

فرن هوفمان للطوب قيد الإنشاء في مصنع صناعة الطوب في الهند
