تفاصيل المنتج:
|
| غرض: | مشروع فرن نفق الطوب الطيني BBT، خط تصنيع الطوب الطيني، نظام حرق الطوب | دورة إطلاق النار: | 53 ساعة |
|---|---|---|---|
| عائد الحرق: | 96% | حرق الوقود: | الغاز الطبيعي والنفط والفحم ... |
| حجم الفرن: | 4.6 م ، 4.9 م ، 6.9 م | ||
| إبراز: | مشروع فرن نفق الطوب الطينى,خط صناعة الطوب,نظام حرق الطوب,clay brick making line,firing bricks system |
||

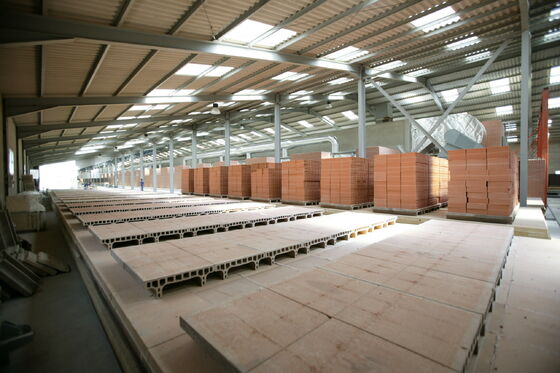

مشروع فرن نفق الطوب الطيني خط صناعة الطوب الطيني نظام حرق الطوب
يحتوي فرن النفق على نظام عادم مثالي، ونظام تبريد، ونظام حرارة متبقية، ونظام موازنة الضغط، ونظام تشغيل، ونظام مراقبة. من خلال تعديل هذه الأنظمة، يكون منحنى الحرق في الفرن أكثر منطقية ويكون ترتيب الإنتاج أكثر تنسيقًا.
على جانب المدخل، توجد غرفة تحضير، وباب قطع بين غرفة التحضير والفرن. يمكن لهذا الباب أن يمنع بشكل فعال دخول الهواء البارد إلى الفرن ويضمن عدم تأثر تشغيل الفرن والحرق بالتأثيرات الخارجية.
يعتمد أساس الفرن على اللوحة بأكملها. من الأسفل إلى الأعلى، وسادة خرسانية عادية + عارضة خرسانية مسلحة (عارضة مسار) / لوحة (تحت جدار الفرن).
منطقة ما قبل الحرق والتبريد في فرن النفق: جدار المنطقة، الذي تقل فيه درجة الحرارة عن 200 درجة مئوية، مصنوع من الطوب الأحمر؛ والباقي هو جدار مركب، أي أن الطبقة الداخلية من جدار الفرن لمنطقة الحرق ومنطقة العزل مبنية من طوب طيني حراري أولي / ثانوي. تملأ طبقة العزل بسجادة ألياف سيليكات الألومنيوم، وطوب عزل طيني خفيف، ورقائق الألومنيوم والبيرلايت المتمدد من الخارج إلى الداخل، والجدار الخارجي مصنوع من الطوب الأحمر.
في طرفي الفرن، يتم تخصيص مساحة وقوف واحدة لأسقف خرسانية مصبوبة في الموقع؛ في أماكن أخرى، يتم تشكيل هيكل مدمج من الأسفل إلى الأعلى بواسطة طوب مقاوم للحريق، وطوب تعليق مقاوم للحريق، وخطافات مقاومة للحرارة 304، وعوارض رفع على شكل حرف I. يتم حمل الوزن بواسطة جدران الطوب المحروق على كلا الجانبين. تستخدم بطانيات الألياف المقاومة للحرارة، وبطانيات الصوف الصخري، ورقائق الألومنيوم وملاط العزل الحراري لتشكيل طبقة عزل حراري مركبة على الطوب المقاوم للحريق.
يحتوي ثقب تغذية الفحم على وظائف إضافة الحرارة، والتشغيل، والمراقبة، وتكملة الأكسجين أو التبريد تحت الضغط السلبي، وإطلاق الحرارة تحت الضغط الإيجابي، وما إلى ذلك. يستخدم على نطاق واسع في فرن نفق الطوب ذي الاحتراق الداخلي ولا يمكن تقليصه أو إلغاؤه بشكل تعسفي.
يتم وضع نظام الحرارة المباشرة للمنتج والحرارة المهدرة على قمة فرن النفق. يقع منحنى درجة الحرارة في نطاق 800-250 درجة مئوية. يتم استخراج الحرارة المهدرة ومصدر الحرارة المستخرج نظيف وخالٍ بشكل أساسي من التلوث. يمكن أن يؤدي الاستخراج السريع والفعال للحرارة المباشرة من المنتج أيضًا إلى تقصير طول الفرن وتوفير الاستثمار في بناء الفرن.
يتم إدخال لوحة تنورة عربة الفرن في أخدود ختم الرمل لعزل درجة الحرارة المرتفعة عن الخارج، وذلك لمنع الهواء البارد من الدخول إلى الفرن وخفض درجة حرارة الفرن تحت الضغط السلبي، أو تحت الضغط الإيجابي لمنع الغاز ذي درجة الحرارة المرتفعة من الحقن في الفرن لإتلاف الهيكل الفولاذي والتسبب في تشوه السكك الحديدية لعربة الفرن.
آلات تغذية الفحم لفرن نفق الطوب الطيني / فرن هوفمان
فرن نفق الطوب الطيني قيد الإنشاء في بنغلاديش
فرن نفق الطوب الطيني للمعلمات الفنية:
| نموذج المواصفات | الأرقام | سعة الإخراج (قطعة / يوم) | مساحة الأرض المطلوبة | الحجم الخارجي (م) |
| فرن نفق + مجفف | قسم 2.5 متر | 50000 | 140 × 50 متر | 110.8 × 4.3 × 2.34 |
| 8 قنوات | 61 × 9.6 × 1.5 | |||
| قسم 3.6 متر | 80000～100000 | 170 × 65 متر | 134.2 × 5.4 × 3.6 | |
| 12 قناة | 67.6 × 19.22 × 1.5 | |||
| قسم 4.6 متر | 100000～120000 | 180 × 70 متر | 143.5 × 6.4 × 3.33 | |
| 14 قناة | 65.5 × 25.24 × 3.285 | |||
| قسم 6.9 متر | 150000～180000 | 200 × 120 متر | 153.5 × 8.7 × 3.33 | |
| 20 قناة | 65.5 × 25.24 × 3.285 |
