فرن النفق الأوتوماتيكي لعملية حرق الطوب في خط إنتاج الطوب الطيني

فرن نفق لعملية حرق الطوب في خط إنتاج الطوب الطيني

نظام الفرن النفقي لعملية حرق الطوب في خط إنتاج الطوب الطيني:

فرن النفق من النوع المسطح.

يحتوي فرن النفق على نظام إضافة مسحوق الفحم الأوتوماتيكي ، ونظام إطلاق الدخان ، ونظام العادم تحت عربة الفرن ، ونظام التبريد تحت عربة الفرن ، ونظام حرق الغاز ، ونظام تسخين النفايات ، ونظام التبريد السريع ونظام الضغط الخلفي (نظام موازنة الضغط). سيكون منحنى الخبز داخل الفرن أكثر منطقية من خلال تعديل هذه الأنظمة.

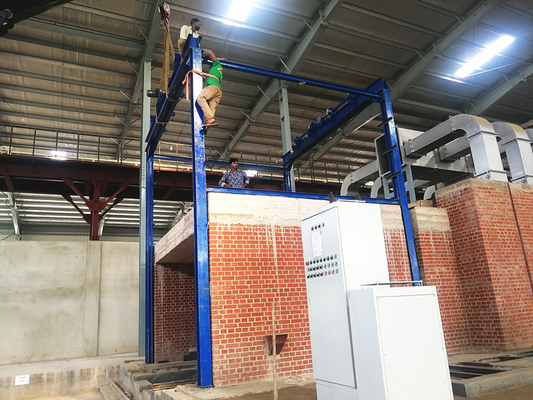

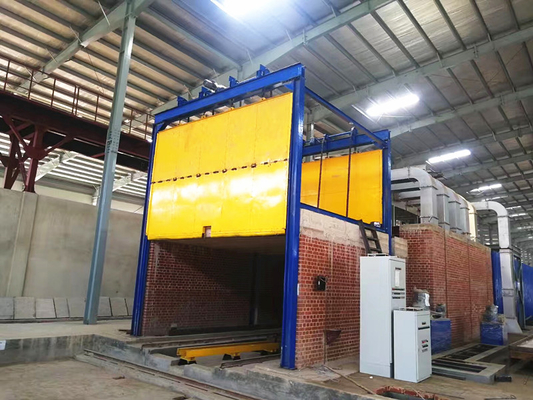

يوجد 3 أبواب على طرفي فرن النفق.على جانب المدخل ، توجد غرفة تحضيرية وباب قطع بين غرفة التحضير ومنطقة وصلة الفرن.وبالتالي فهو يتجنب بشكل فعال دخول الهواء البارد ويضمن نظام الخبز للفرن.

بنية

يشمل فرن النفق بشكل أساسي ما يلي: جسم الفرن ، معدات نقل الفرن ، نظام احتراق الوقود ، معدات التهوية.
جسم الفرن: الجزء الرئيسي من نظام الفرن النفقي ، توجد مداخل ومخارج هواء مختلفة على جسم الفرن.
معدات النقل في الفرن: أثاث السيارة والفرن.
نظام احتراق الوقود: بما في ذلك خط أنابيب توصيل الوقود ، التسخين المسبق للوقود ، الموقد ، إلخ. إن التسخين والاحتراق في فرن النفق هو أساسًا الزيت الثقيل ، وزيت الديزل الخفيف ، وغاز الغاز الطبيعي ، وطريقة الفحم الأصلية بالحرق المباشر لا تستخدم كثيرًا .شعلات الزيت مجهزة بخزانات الزيت وفوهات الموقد.نظرًا لارتفاع تكلفة النفط ، لا يزال الغاز الطبيعي وغاز الفحم يستخدمان أكثر.يتم نقل الغاز الطبيعي إلى الفرن عبر خطوط أنابيب الغاز الطبيعي وله موقد خاص بالغاز الطبيعي للاحتراق النفاث.بالإضافة إلى خط أنابيب الغاز المخصص لاحتراق الغاز ، فإن معظم مستخدمي أفران النفق لديهم مولدات الغاز الخاصة بهم لإنتاج الغاز.فوهة للاحتراق النفاث.
معدات التهوية: بما في ذلك نظام عادم الدخان ونظام ستارة الهواء للتحريك ونظام التبريد.وتتمثل وظيفتها في جعل تدفق الهواء في الفرن يتدفق في اتجاه معين.

مبدأ العمل

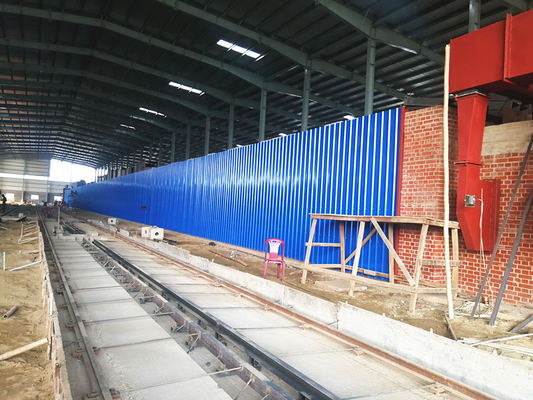

الفرن النفقي هو بشكل عام نفق طولي طويل مع جدران وأقبية ثابتة على كلا الجانبين وفي الأعلى ، وعربة الفرن تعمل على المسار الموضوع في الأسفل.توجد معدات الاحتراق على جانبي منتصف فرن النفق ، مما يشكل منطقة ثابتة بدرجة حرارة عالية - منطقة الحرق.يتدفق غاز المداخن عالي الحرارة الناتج عن الاحتراق على طول النفق إلى رأس الفرن تحت تأثير المدخنة أو مروحة السحب المستحثة في الطرف الأمامي لفرن النفق.في نفس الوقت ، يتم تسخين المنتجات التي تدخل الفرن تدريجياً ، ويشكل هذا القسم منطقة التسخين المسبق لفرن النفق.يتم نفخ الهواء البارد في ذيل الفرن من الفرن النفقي لتبريد المنتجات في القسم الأخير من فرن النفق.بعد تدفق الهواء البارد خلال المنتجات وتسخينه ، يتم سحبه وإرساله إلى المجفف كمصدر حرارة لتجفيف الأجسام الخضراء.هذا القسم يشكل النفق.منطقة تبريد الفرن.
ضع الساجار محملًا بمنتجات السيراميك على العربة ، وادفعها ببطء إلى الداخل باستمرار من مدخل منطقة التسخين المسبق (عادةً ما يتم دفعها ميكانيكيًا) ، بينما يتم دفع العربة المحملة بالمنتجات المحروقة تدريجيًا من منفذ منطقة التبريد .تم دفعه للخارج (حوالي ساعة أو نحو ذلك ، تم دفعه خارج السيارة).

مواصفاتفرن نفق لعملية حرق الطوب في خط إنتاج الطوب الطيني:

إنشاء فرن نفق للطوب الطفلي فرن نفق مع الطوب الحراري الطوب الأحمر:

خدمتنا

مرحبًا بك في الاتصال بـ BBT

تقوم BBT بتوريد الآلات والمشاريع التالية:

1. آلة تصنيع الطوب الطيني الأوتوماتيكية الكاملة (ناقل الحزام ، علبة التغذية ، الكسارة الأسطوانية ، المطحنة الدقيقة. خلاط بعمود مزدوج ، مطحنة المقلاة الرطبة ، قاطع الطوب ، آلة بثق الطوب ، قطع الغيار ...)

2. نظام تجفيف الطوب (غرفة تجفيف الطوب الصغيرة ، غرفة تجفيف الطوب أحادية الطبقة ، مجفف نفق ، غرفة التجفيف السريع السريع)

3 - مشروع فرن الطوب (فرن هوفمان ، فرن نفق)

4. نظام صنع الطوب الأوتوماتيكي (آلة إعداد / تكديس الطوب ، آلة تفريغ الطوب الأحمر ، آلة تغليف الطوب ...)

5. نظام إشعال الفرن (نظام احتراق الفحم / الغاز / الزيت ، نظام التحكم)

6. تصميم وبناء مشروع صنع الطوب كله.
