تفاصيل المنتج:
|
| غرض: | آلة صناعة بلاط من الطوب الطيني المكبّد بالفراغ مع معدات الطوب لمشروع فرن النفق | القدرة الإنتاجية: | 10000-13000 قطعة / ساعة |
|---|---|---|---|
| ضغط البثق: | ≤3.0 ميجا باسكال | سرعة الدوران للعمود المضغوط: | 25 دورة في الدقيقة |
| جزء نقل المواد: | 500mm | جزء بثق: | 450mm |
| قوة: | 160+55kw | وزن: | 17500 كجم |
| إبراز: | آلة الطوب الطينية,مشروع حفر الأنفاق آلة الطوب الطيني,Tunnel Kiln Project Clay Brick Machine |
||

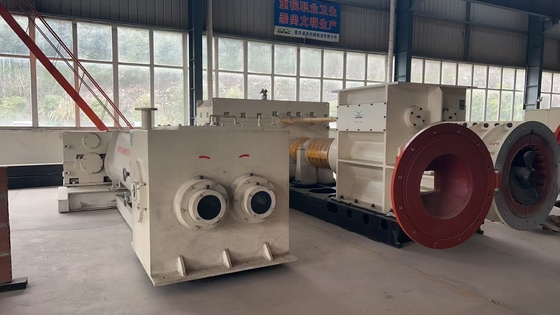

BBT آلة صنع قوالب الطوب الطيني بالبثق الفراغي مع مشروع فرن النفق ومعدات الطوب
آلة بثق الفراغ EV45 EV50 EV55 EV60 EV775
الآلة مناسبة للبثق المستمر للطين الرطب وهي آلة وظيفية رئيسية في قسم التشكيل من خط إنتاج الطوب.
القضيب الطيني الذي يتم بثقه بواسطة المعدات له سطح أملس ومضغوط وجودة جيدة وإنتاج بثق كبير وسهل التشغيل وتشغيل مستقر وموثوقية جيدة.
يمكن للآلة إنتاج الطوب الصلب والطوب المجوف والطوب المسامي والكتل المجوفة وغيرها من الطوب.
تتكون الآلة من جزء خلط علوي وجزء تفريغ وجزء بثق سفلي.
تم لحام هيكل الطارد بلوح فولاذي عالي الجودة ، وتتم إزالة الإجهاد المتبقي داخل الأجزاء بعد معالجة الشيخوخة ، مما يزيد من الصلابة والقوة. تصميم هيكل الطارد معقول ، وهيكل الآلة صلب ومستقر وموثوق ودائم. استهلاك منخفض للطاقة وكفاءة إنتاج عالية وسهولة الصيانة.
يمكن تجهيز الطارد بنظام مراقبة أوتوماتيكي رقمي لتوفير ضمان قوي للعمل المستمر والمستقر للآلة.
المعايير الفنية لطارد الفراغ EV50A:
القدرة الإنتاجية: 10000-13000 قطعة / ساعة
ضغط البثق: ≤3.0 ميجا باسكال
درجة الفراغ: &le؛ -0.092
سرعة دوران عمود البثق: 25 دورة في الدقيقة
قطر المثقاب:
جزء نقل المواد: 500 مم
جزء البثق: 450 مم
الطاقة: 160 + 55 كيلو واط
الوزن: 17500 كجم
المعايير الفنية الرئيسية لطارد الفراغ:
| لا. | نموذج | EV50A | EV55A | EV60A |
| 1 | الكود | IBS062-0205 | IBS062-0206 | IBS062-0202 |
| 2 | القدرة الإنتاجية | 10000-13000 قطعة / ساعة (250 * 110 * 75 مم) | 11000-15000 قطعة / ساعة (250 * 110 * 75 مم) | 13000-19000 قطعة / ساعة (250 * 110 * 75 مم) |
| 3 | ضغط البثق | ≤3.0 ميجا باسكال | ≤3.0 ميجا باسكال | ≤4.0 ميجا باسكال |
| 4 | درجة الفراغ | &le؛ -0.092 | &le؛ -0.092 | &le؛ -0.092 |
| 5 | سرعة دوران عمود البثق | 25 دورة في الدقيقة | 24 دورة في الدقيقة | 20 دورة في الدقيقة |
| 6 | قطر المثقاب |
جزء نقل المواد: 500 مم جزء البثق: 450 مم |
جزء نقل المواد: 550 مم جزء البثق: 500 مم |
جزء نقل المواد: 600 مم جزء البثق: 600 مم |
| 7 | مضخة تفريغ | 2SK-6 | 2SK-6 | 2SK-12 |
| 8 | مخفض |
المرحلة العليا: i = 12.64 المرحلة السفلية: i = 21.3 |
المرحلة العليا: i = 12.64 المرحلة السفلية: i = 21.3 |
المرحلة العليا: i = 20.49 المرحلة السفلية: i = 24 |
| 9 | الحزام المثلثي |
المرحلة العليا: 5V-4600 * 6 المرحلة السفلية: 5V4800 * 10 |
المرحلة السفلية: 5V4800 * 10 المرحلة العليا: 5V-4600 * 6 |
المرحلة العليا: 5V-4600 * 6 المرحلة السفلية: 5V4800 * 10 |
| 10 | الطاقة | 160 + 55 كيلو واط | 200 + 55 كيلو واط | 250 + 75 كيلو واط |
| 11 | البعد |
المرحلة العليا: 4400 * 2200 * 1250 مم المرحلة السفلية: 5600 * 1800 * 2500 مم |
المرحلة العليا: 4700 * 2200 * 1250 مم المرحلة السفلية: 4700 * 1800 * 2600 مم |
7500 * 2900 * 2800 مم |
| 12 | الوزن | 17500 كجم | 18500 كجم | 30000 كجم |
BBT توفر آلات ومعدات لمشروع صنع الطوب الطيني الأحمر
المعدات الرئيسية:
TWPM مطحنة الحوض الرطب
TWJH خلاط المرشح
GD نوع الحزام من وحدة التغذية الصندوقية / TCNL نوع السلسلة الفولاذية من وحدة التغذية الصندوقية
TRA كسارة الأسطوانة ذات الأسنان المزدوجة
MDE خلاط مزدوج العمود
QTQP-3G قطاعة الطوب
GS مطحنة دقيقة
BBT آلة صنع قوالب الطوب الطيني بالبثق الفراغي مع مشروع فرن النفق ومعدات الطوب
