تفاصيل المنتج:
|
| الحالة: | جديد | مضخة فراغ: | 2SK-12 |
|---|---|---|---|
| المعالجة: | خط إنتاج الطوب | النوع: | آلة صنع الطوب الطين |
| أوتوماتيكي: | نعم.. | السعة: | 13000-19000pcs/h （250*110*75mm） |
| القوة: | 250+75kw | الوزن: | 30000كجم |
| إبراز: | آلة بثق الطوب الطيني بالفراغ الوظيفي,آلة بثق الطوب الطيني بالفراغ ISO9001,آلة بثق مستمر أوتوماتيكية,ISO9001 Vacuum Extruder Clay Brick,Automatic Continuous Extrusion Machine |
||

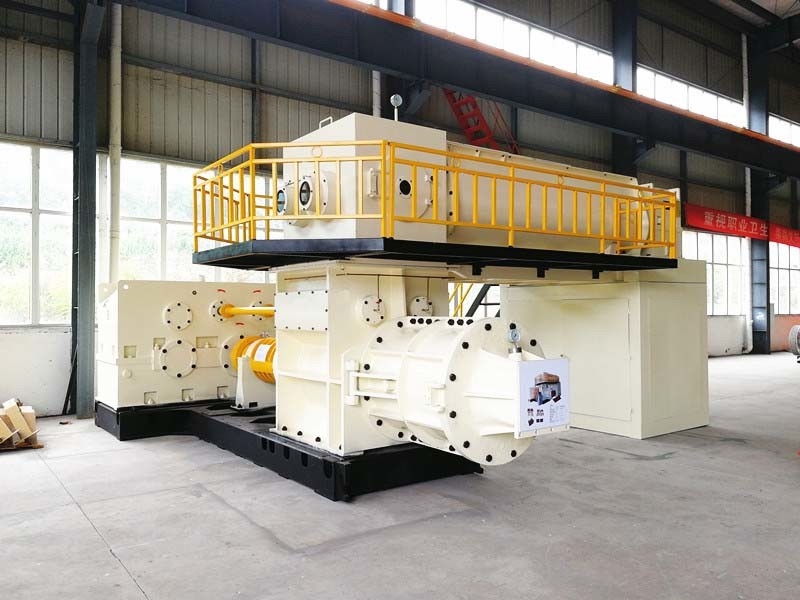

آلة وظيفية لبنة الطين الطاردة للفراغ في خط إنتاج الطوب
هذه الآلة مناسبة للبثق المستمر للطين الرطب، وهي المعدات الوظيفية الرئيسية لتشكيل قسم خط إنتاج الطوب.
يتميز شريط الطين الذي يتم بثقه بواسطة هذه المعدات بسطح أملس ومضغوط وجودة جيدة وكمية بثق كبيرة وتشغيل مريح وتشغيل مستقر وموثوقية جيدة.
يمكن لهذه الآلة إنتاج الطوب الصلب والطوب المجوف والطوب المسامي والطوب المجوف وأنواع أخرى من الطوب.
تتكون الآلة من جزء خلط علوي وجزء فراغ وجزء بثق سفلي.
تم لحام جسم الطاردة بصفائح فولاذية عالية الجودة. بعد معالجة التقادم، يتم التخلص من الإجهاد المتبقي داخل الأجزاء، ويتم تحسين الصلابة والقوة. تصميم هيكل الطاردة معقول، والجسم ثابت ومستقر وموثوق به ومتين. استهلاك منخفض للطاقة وكفاءة إنتاج عالية وصيانة مريحة.
يمكن تجهيز الطاردة بنظام مراقبة أوتوماتيكي رقمي، مما يوفر ضمانًا قويًا للتشغيل المستمر والمستقر للآلة.
الأجزاء الرئيسية
شفرة حلزونية/مخرطة
مادة فولاذ الكربون القياسية، سطح المخرطة سهل التآكل يستخدم اللحام بالغاز والأسلاك ذات الأسلاك الأساسية، سطح قطعة العمل الملحومة على شكل سلس، المقاومة صغيرة، مقاومة التآكل عالية، الصلابة في 52HRC-56HRC، عمر الخدمة أكثر من المخرطة العادية 4-7 مرات. يتم ترتيب الرصاص (رصاص المسمار) علميًا، مع خاصية "نقل الضغط الجزئي، البثق عالي الضغط"، والتي يمكن أن تزيد من ضغط البثق وتحسين كفاءة العمل. يمكن تكرار الإصلاح أثناء الاستخدام لتقليل التكلفة وزيادة معدل الاستخدام.
عمود البثق
يعتمد عمود جزء البثق هيكل عمود عائم وله وظيفة التمركز التلقائي، بحيث ينتج العمود عزم الدوران فقط ولا ينتج قوة شعاعية، والتي يمكن أن تحمي المخفض/العمود، ويمكن أن تقضي على أو تقلل من اهتزاز المعدات الناجم عن انحناء العمود بعد الاستخدام لفترة طويلة، لجعل المعدات موفرة للطاقة بنسبة 15-30٪. صلابة العمود أكبر من HB220 بعد التكرير الحراري.
سن الخلط
صب عالي التشكيل، الصلابة في 55hrc-60hrc، العمر 6 أضعاف سن الخلط العادي.
عمود الخلط
يتصل المخفض العلوي بالعمود عن طريق وصلة مسننة، مما يلغي التوافق المحوري بين العمود والمخفض.
المعايير الفنية
| رقم. | الموديل | EV50A | EV55A | EV60A |
| 1 |
الكود |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
| 2 |
القدرة الإنتاجية |
10,000-13,000 قطعة/ساعة (250*110*75 ملم) |
11,000-15,000 قطعة/ساعة (250*110*75 ملم) |
13,000-19,000 قطعة/ساعة (250*110*75 ملم) |
| 3 |
ضغط البثق |
≤3.0Mpa |
≤3.0Mpa |
≤4.0Mpa |
| 4 |
درجة الفراغ |
≤-0.092 |
≤-0.092 |
≤-0.092 |
| 5 |
سرعة دوران عمود البثق |
25 دورة في الدقيقة |
24 دورة في الدقيقة |
20 دورة في الدقيقة |
| 6 |
قطر المخرطة |
جزء نقل المواد: 500 ملم جزء البثق: 450 ملم
|
جزء نقل المواد: 550 ملم جزء البثق: 500 ملم |
جزء نقل المواد: 600 ملم جزء البثق: 600 ملم |
| 7 |
مضخة التفريغ |
2SK-6 |
2SK-6 |
2SK-12 |
| 8 |
المخفض |
المرحلة العليا: i=12.64 المرحلة السفلية: i=21.3 |
المرحلة العليا: i=12.64 المرحلة السفلية: i=21.3 |
المرحلة العليا: i=20.49 المرحلة السفلية: i=24 |
| 9 |
حزام مثلث |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
| 10 |
الطاقة |
160+55 كيلو واط |
200+55 كيلو واط |
250+75 كيلو واط |
| 11 |
الأبعاد |
المرحلة العليا: 4,400*2,200*1,250 ملم المرحلة السفلية: 5,600*1,800*2,500 ملم |
المرحلة العليا: 4,700*2,200*1,250 ملم المرحلة السفلية: 4,700*1,800*2,600 ملم |
7,500*2,900*2,800 ملم |
| 12 |
الوزن |
17,500 كجم |
18,500 كجم |
30,000 كجم |
خدمتنا
مرحبًا بك في الاتصال بـ BBT
توفر BBT الآلات والمشاريع التالية:
1. آلات صناعة الطوب الطيني الأوتوماتيكية بالكامل (ناقلة حزام، وحدة تغذية صندوقية، كسارة أسطوانية، مطحنة دقيقة. خلاط مزدوج العمود، مطحنة حوض رطب، قاطع طوب، طاردة طوب، قطع غيار ...)
2. نظام تجفيف الطوب (غرفة تجفيف الطوب الصغيرة، غرفة مجفف الطوب أحادية الطبقة، مجفف النفق، غرفة المجفف السريع السريع)
3. مشروع فرن الطوب (فرن هوفمان، فرن النفق)
4. نظام صناعة الطوب الأوتوماتيكي (آلة وضع/تراص الطوب، آلة تفريغ الطوب الأحمر، آلة تغليف الطوب ...)
5. نظام إطلاق النار في الفرن (نظام احتراق الفحم/الغاز/الزيت، نظام التحكم)
6. تصميم وبناء مشروع صناعة الطوب بالكامل.
