تفاصيل المنتج:
|
| الحالة: | جديد | المواد الخام: | طين |
|---|---|---|---|
| المعالجة: | خط إنتاج الطوب | النوع: | آلة صنع الطوب الطين |
| أوتوماتيكي: | نعم.. | السعة: | 13000-19000pcs/h （250*110*75mm） |
| القوة: | 250+75kw | الوزن: | 30000كجم |
| إبراز: | آلة بثق الطين بالفراغ من الفولاذ الكربوني للطوب الطيني,سن خلط آلة بثق الطين بالفراغ للطوب الطيني,آلة تشكيل الطوب بالفراغ,Mixing Tooth Vacuum Extruder Clay Brick,Vacuum Brick Forming Machine |
||

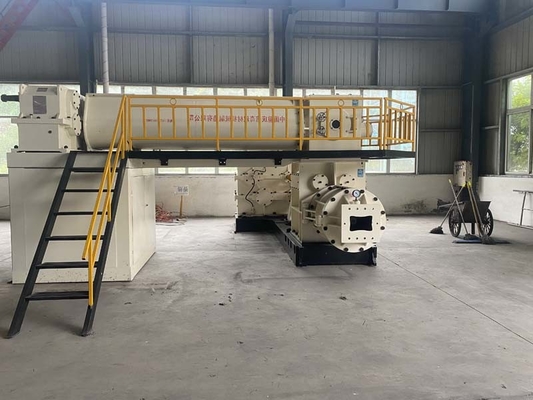

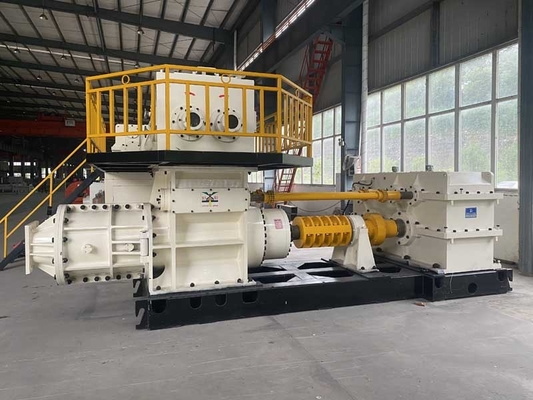

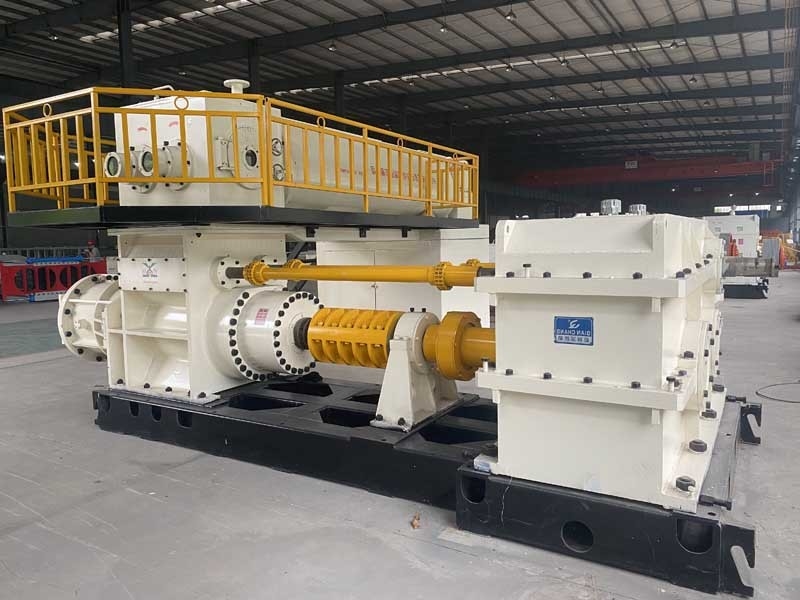

EV60A معدات تشكيل الطوب الطيني بآلية بثق الفراغ في خط إنتاج الطوب
1. هذه الآلة هي معدات تشكيل قضبان الطين في معدات خط إنتاج الطوب؛
2. تتميز هذه المعدات بخصائص ضغط البثق الكبير، وقدرة تحمل قوية، وجودة عالية للقالب، ومجموعة واسعة من الاستخدامات، إلخ.
3. المعدات مناسبة لإنتاج طوب صلب مفرغ من الفراغ وطوب مجوف ثقيل غير حامل مع الطين والصخر الزيتي كمادة خام رئيسية؛
4. المعدات من النوع "T" ثنائي القطب ذو هيكل فراغي (يمكن تخصيصه وفقًا لموقعك)، بحيث تكون العملية الميكانيكية مريحة وآمنة وموثوقة التشغيل المستقر، وتنقسم المعدات إلى نظام بثق خلط متفوق ونظام تشكيل بثق مضيف سفلي.
الأجزاء الرئيسية
شفرة حلزونية/مخرطة
مادة فولاذية كربونية قياسية، سطح مخرطة سهل التآكل يستخدم اللحام بالغاز والأسلاك ذات الأسلاك الأساسية، سطح قطعة العمل الملحومة على نحو سلس، والمقاومة صغيرة، ومقاومة التآكل عالية، والصلابة في 52HRC-56HRC، وعمر الخدمة أكثر من المخرطة العادية 4-7 مرات. يتم ترتيب الرصاص (رصاص المسمار) علميًا، مع خاصية "نقل الضغط الجزئي، البثق عالي الضغط"، مما يزيد من ضغط البثق ويحسن كفاءة العمل. يمكن تكرار الإصلاح أثناء الاستخدام لتقليل التكلفة وزيادة معدل الاستخدام.
عمود البثق
يعتمد عمود جزء البثق هيكل عمود عائم وله وظيفة التمركز التلقائي، بحيث ينتج العمود عزم دوران فقط ولا ينتج قوة شعاعية، مما يحمي المخفض/العمود، ويمكنه القضاء على أو تقليل اهتزاز المعدات الناجم عن انحناء العمود بعد الاستخدام لفترة طويلة، لجعل المعدات موفرة للطاقة بنسبة 15-30٪. صلابة العمود أكبر من HB220 بعد التكرير الحراري.
سن الخلط
صب عالي التشكيل، صلابة في 55hrc-60hrc، العمر 6 أضعاف سن الخلط العادي.
عمود الخلط
يتم توصيل المخفض العلوي بالعمود عن طريق وصلة مسننة، مما يلغي التوافق المحوري بين العمود والمخفض.
المعايير الفنية
| رقم. | الموديل | EV50A | EV55A | EV60A |
| 1 |
الكود |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
| 2 |
القدرة الإنتاجية |
10,000-13,000 قطعة/ساعة (250*110*75 مم) |
11,000-15,000 قطعة/ساعة (250*110*75 مم) |
13,000-19,000 قطعة/ساعة (250*110*75 مم) |
| 3 |
ضغط البثق |
≤3.0Mpa |
≤3.0Mpa |
≤4.0Mpa |
| 4 |
درجة الفراغ |
≤-0.092 |
≤-0.092 |
≤-0.092 |
| 5 |
سرعة دوران عمود البثق |
25 دورة في الدقيقة |
24 دورة في الدقيقة |
20 دورة في الدقيقة |
| 6 |
قطر المخرطة |
جزء نقل المواد: 500 مم جزء البثق: 450 مم
|
جزء نقل المواد: 550 مم جزء البثق: 500 مم |
جزء نقل المواد: 600 مم جزء البثق: 600 مم |
| 7 |
مضخة الفراغ |
2SK-6 |
2SK-6 |
2SK-12 |
| 8 |
المخفض |
المرحلة العليا: i=12.64 المرحلة السفلية: i=21.3 |
المرحلة العليا: i=12.64 المرحلة السفلية: i=21.3 |
المرحلة العليا: i=20.49 المرحلة السفلية: i=24 |
| 9 |
الحزام المثلثي |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
| 10 |
الطاقة |
160+55 كيلو واط |
200+55 كيلو واط |
250+75 كيلو واط |
| 11 |
الأبعاد |
المرحلة العليا: 4,400*2,200*1,250 مم المرحلة السفلية: 5,600*1,800*2,500 مم |
المرحلة العليا: 4,700*2,200*1,250 مم المرحلة السفلية: 4,700*1,800*2,600 مم |
7,500*2,900*2,800 مم |
| 12 |
الوزن |
17,500 كجم |
18,500 كجم |
30,000 كجم |
