تفاصيل المنتج:
|
| غرض: | مشروع فرن نفق الطوب الطينى | دورة إطلاق النار: | 53 ساعة |
|---|---|---|---|
| عائد الحرق: | 96 ٪ | حرق الوقود: | الغاز الطبيعي والنفط والفحم ... |
| حجم الفرن: | 4.6 م ، 4.9 م ، 6.9 م | ||
| إبراز: | فرن نفق الغاز الطبيعي,فرن نفق الطوب المجوف,نظام الاحتراق الموقد النفقي,Hollow Brick Tunnel Kiln,Combustions System Tunnel Kiln |
||
مصنع صناعة الطوب الطيني الأوتوماتيكي بالكامل مشروع فرن نفق الطوب الطيني الأحمر نظام احتراق الغاز الطبيعي فرن نفق قوالب الطوب المجوف
نظام احتراق الغاز الطبيعي الأوتوماتيكي لفرن نفق الطوب الطيني لفرن القوالب المجوفة

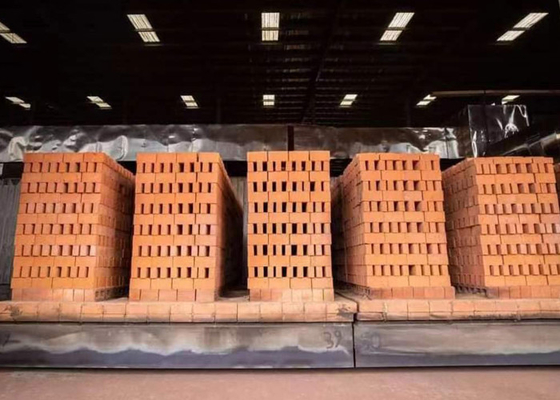

فرن نفق الطوب الطيني
يحتوي فرن النفق على نظام إطلاق الدخان، ونظام إعادة التدوير، ونظام استعادة الحرارة المهدرة، ونظام التبريد، ونظام موازنة الضغط. يتميز هذا الفرن بالميزات التالية: مقطع كبير، إنتاجية عالية، فرق درجة حرارة صغير في المقطع، تأثير جيد للحفاظ على الحرارة. وفي الوقت نفسه، تم تجهيز نظام التحكم التلقائي للفرن لضمان استقرار معلمات حرارة الخبز، وبالتالي يتم ضمان جودة الحرق.
نظام فرن النفق
تختار التكنولوجيا فرن نفق السقف المسطح. يحتوي فرن النفق على نظام كامل لـ
تصريف الدخان، والتبريد، وإطلاق الحرارة، وموازنة الضغط تحت عربة الفرن، ونظام التشغيل والاختبار. ستكون منحنى الخبز داخل الفرن أكثر منطقية من خلال تعديل هذه الأنظمة.
يوجد أبواب دخول وخروج في كلا طرفي فرن النفق. في جانب المدخل، توجد غرفة تحضير، وباب قطع بين غرفة التحضير ومنطقة وصل الفرن. وبالتالي، فإنه يتجنب بشكل فعال دخول الهواء البارد ويضمن نظام الخبز في الفرن.
هيكل فرن النفق
يتم وضع الطوب الأحمر لمنطقة التسخين المسبق ومنطقة التبريد حيث تقل درجة الحرارة عن 200 درجة مئوية. يعتمد الجزء المتبقي، منطقة الخبز والجدار الداخلي لمنطقة العزل على طوب حراري من الطين. سيتم استخدام طوب العزل الطيني لوضع منطقة العزل. وفي الوقت نفسه، سيتم استخدام لباد النسيج الحراري (للجزء النسبي من منحنى درجة الحرارة فوق 600 درجة مئوية) أو لباد الصوف الصخري للحشو وسيتم وضع الطوب الأحمر على الجدار الخارجي.
هيكل سقف الفرن: بقيت مساحة عربة فرن واحدة في منطقة درجة الحرارة المنخفضة على كلا الجانبين، والتي تعتمد على بلاطة علوية من الخرسانة المصبوبة. بالنسبة للموضع الآخر، لوحة مادة الطين، لوحة التعليق من خلال الرافعة تتدلى تحت شعاع فولاذي من النوع H بواسطة منتج مصبوب. يدعم جسم الجدار على كلا الجانبين وزن الشعاع الرئيسي. يتم وضع قطن الألومنيوم عالي الجودة، ولباد الألياف الحرارية، ولباد الصوف الصخري، ولوح الصوف الصخري على لوحة التعليق الحرارية، والتي تشكل طبقة عزل معقدة. سيتم التأثير على الشق بين اللوحة العلوية بألياف الألومنيوم عالية الجودة. يتم ملء مادة الربط ذات درجة الحرارة العالية للفجوة بين الألواح، ويتم طلائها على الجانب العلوي من طبقة العزل، وبالتالي لضمان عدم حساسية المادة ومتانة الهيكل.
يمكن لفرن النفق أن يعتمد على الفحم / الغاز / الزيت كوقود لحرق الطوب الطيني

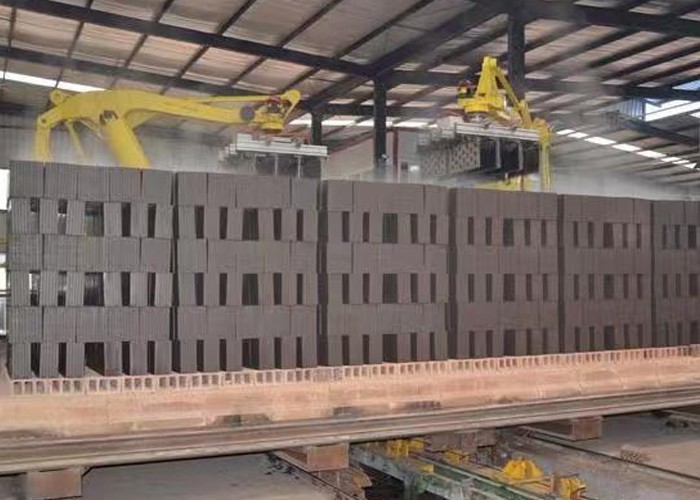

نظام الاحتراق الأوتوماتيكي بالكامل لفرن نفق الطوب الطيني
آلات تغذية الفحم لفرن نفق الطوب الطيني / فرن هوفمان

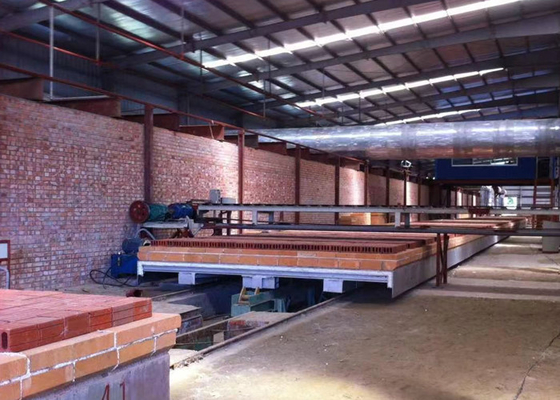

فرن نفق الطوب الطيني قيد الإنشاء في بنغلاديش
فرن نفق الطوب الطيني للمعلمات الفنية:
| نموذج المواصفات | الأرقام | القدرة الإنتاجية (قطعة / يوم) | تغطية الأرض المطلوبة | الحجم الخارجي (م) |
| فرن نفق + مجفف | مقطع 2.5 متر | 50000 | 140 × 50 م | 110.8 × 4.3 × 2.34 |
| 8 قنوات | 61 × 9.6 × 1.5 | |||
| مقطع 3.6 متر | 80000～100000 | 170 × 65 م | 134.2 × 5.4 × 3.6 | |
| 12 قناة | 67.6 × 19.22 × 1.5 | |||
| مقطع 4.6 متر | 100000～120000 | 180 × 70 م | 143.5 × 6.4 × 3.33 | |
| 14 قناة | 65.5 × 25.24 × 3.285 | |||
| مقطع 6.9 متر | 150000～180000 | 200 × 120 م | 153.5 × 8.7 × 3.33 | |
| 20 قناة | 65.5 × 25.24 × 3.285 |
