تفاصيل المنتج:
|
| غرض: | مشروع فرن نفق الطوب الطين الأحمر | دورة إطلاق النار: | 56 ساعة |
|---|---|---|---|
| عائد الحرق: | 95 ٪ | حرق الوقود: | الغاز والنفط والفحم |
| حجم الفرن: | 6.9 م | ||
| إبراز: | 100000 قطعة حفرة أنفاق الطوب,50000 قطعة فرن أنفاق من الطوب,100000 قطعة حفرة أنفاق الطوب,50000 pieces Clay brick tunnel kiln,100000 pieces Clay Brick Tunnel Kiln |
||
مصنع صناعة الطوب الطيني الأوتوماتيكي بالكامل، مشروع فرن نفق الطوب الطيني الأحمر المحروق

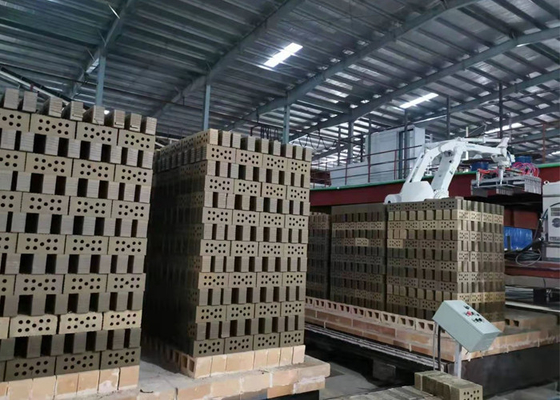

فرن نفق الطوب الطيني بسعة يومية من 50000 إلى 100000 قطعة مع معدات تشغيل فرن الطوب
فرن نفق الطوب الطيني
يحتوي فرن النفق على نظام إطلاق الدخان، ونظام إعادة التدوير، ونظام استعادة الحرارة المهدرة، ونظام التبريد، ونظام موازنة الضغط. يتميز هذا الفرن بالميزات التالية: مقطع كبير، إنتاجية عالية، فرق درجة حرارة صغير في المقطع، تأثير جيد للحفاظ على الحرارة. في الوقت نفسه، تم تجهيز نظام التحكم التلقائي في الفرن لضمان استقرار معلمات حرارة الخبز، وبالتالي يتم ضمان جودة الحرق.
نظام فرن النفق
تختار التكنولوجيا فرن نفق السقف المسطح. يحتوي فرن النفق على نظام كامل لـ
تصريف الدخان، والتبريد، وإطلاق الحرارة، وموازنة الضغط تحت عربة الفرن، ونظام التشغيل والاختبار. ستكون منحنى الخبز داخل الفرن أكثر منطقية من خلال تعديل هذه الأنظمة.
يوجد أبواب دخول وخروج في كلا طرفي فرن النفق. في جانب المدخل، توجد غرفة تحضير، وباب قطع بين غرفة التحضير ومنطقة وصل الفرن. وبالتالي، فإنه يتجنب بشكل فعال دخول الهواء البارد ويضمن نظام الخبز في الفرن.
هيكل فرن النفق
يتم وضع الطوب الأحمر لمنطقة التسخين المسبق ومنطقة التبريد حيث تقل درجة الحرارة عن 200 درجة مئوية. يعتمد الجزء المتبقي، منطقة الخبز والجدار الداخلي لمنطقة العزل، على طوب حراري من الطين. سيتم استخدام طوب العزل الطيني لوضع منطقة العزل. في الوقت نفسه، سيتم استخدام لباد النسيج الحراري (للجزء النسبي من منحنى درجة الحرارة فوق 600 درجة مئوية) أو لباد الصوف الصخري للحشو وسيتم وضع الطوب الأحمر على الجدار الخارجي.
هيكل سقف الفرن: تم الاحتفاظ بمساحة عربة فرن واحدة في منطقة درجة الحرارة المنخفضة على كلا الجانبين، والتي تعتمد على بلاطة علوية من الخرسانة المصبوبة. بالنسبة للموضع الآخر، لوحة مادة الطين، لوحة التعليق من خلال الرافعة تتدلى تحت شعاع فولاذي من النوع H بواسطة منتج مصبوب. يدعم جسم الجدار على كلا الجانبين وزن الشعاع الرئيسي. يتم وضع قطن الألومنيوم عالي الجودة، ولباد الألياف الحرارية، ولباد الصوف الصخري، ولوح الصوف الصخري على لوحة التعليق الحرارية، والتي تشكل طبقة عزل معقدة. سيتم التأثير على الفجوة بين اللوحة العلوية بألياف الألومنيوم عالية الجودة. يتم ملء رابط درجة الحرارة العالية للفجوة بين الألواح، ويتم طلائها على الجانب العلوي من طبقة العزل، وبالتالي لضمان عدم حساسية المادة ومتانة الهيكل.
يمكن لفرن النفق أن يعتمد على الفحم / الغاز / الزيت كوقود لحرق الطوب الطيني
نظام احتراق أوتوماتيكي بالكامل لفرن نفق الطوب الطيني
آلات تغذية الفحم لفرن نفق الطوب الطيني / فرن هوفمان
فرن نفق الطوب الطيني قيد الإنشاء في بنغلاديش
فرن نفق الطوب الطيني للمعلمات الفنية:
| نموذج المواصفات | الأرقام | سعة الإنتاج (قطعة / يوم) | المساحة الأرضية المطلوبة | الحجم الخارجي (م) |
| فرن نفق + مجفف | مقطع 2.5 متر | 50000 | 140 × 50 م | 110.8 × 4.3 × 2.34 |
| 8 قنوات | 61 × 9.6 × 1.5 | |||
| مقطع 3.6 متر | 80000～100000 | 170 × 65 م | 134.2 × 5.4 × 3.6 | |
| 12 قناة | 67.6 × 19.22 × 1.5 | |||
| مقطع 4.6 متر | 100000～120000 | 180 × 70 م | 143.5 × 6.4 × 3.33 | |
| 14 قناة | 65.5 × 25.24 × 3.285 | |||
| مقطع 6.9 متر | 150000～180000 | 200 × 120 م | 153.5 × 8.7 × 3.33 | |
| 20 قناة | 65.5 × 25.24 × 3.285 |
