تفاصيل المنتج:
|
| الحالة: | جديد | المواد الخام: | طين |
|---|---|---|---|
| المعالجة: | خط إنتاج الطوب | النوع: | آلة صنع الطوب الطين |
| أوتوماتيكي: | نعم.. | السعة: | 13000-19000pcs/h （250*110*75mm） |
| القوة: | 250+75kw | الوزن: | 30000كجم |
| إبراز: | اثنين من المراحل الفراغ طلاء الطوب,محرك طحن الفراغ للعمود الخشبي,خط إنتاج آلة الطوب الفراغية,Mixing Shaft Vacuum Extruder Clay Brick,Vacuum Brick Machine Production Line |
||
خط إنتاج قوالب الطوب الطيني بقدرة 30000 كجم

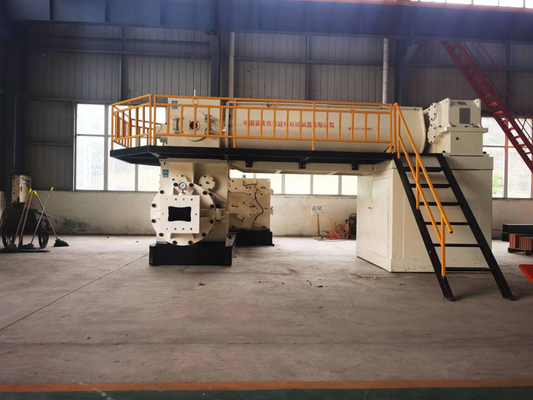

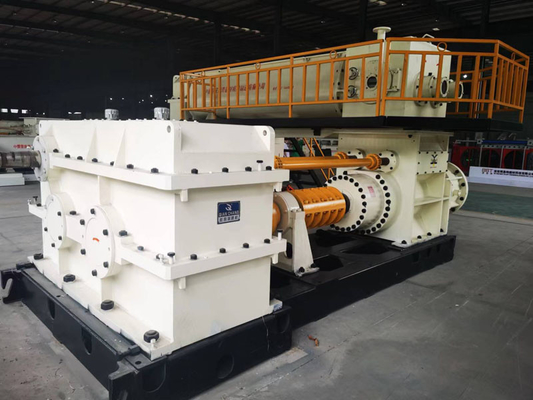

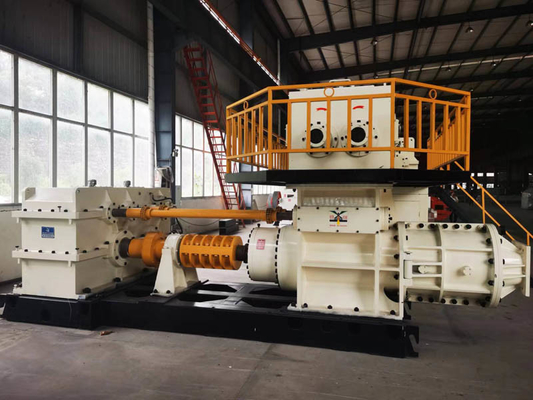

آلة بثق الفراغ
تعتبر آلة بثق الفراغ ذات المرحلتين حاليًا أكثر معدات صناعة الطوب شيوعًا المستخدمة في مصانع الطوب المحروق. الجسم الرئيسي لآلة بثق الفراغ ذات المرحلتين ملحوم بألواح فولاذية عالية الجودة، ويتميز بهيكل مدمج، وضغط بثق مرتفع، ودرجة فراغ عالية، ومتين، واستهلاك منخفض للطاقة، وصيانة مريحة، وما إلى ذلك؛ استثمار صغير، هو اختيار مصانع الطوب الصغيرة والمتوسطة الحجم للمعدات المثالية. إنها مناسبة لإنتاج الطوب الصلب، وطوب مسامي حامل للأحمال ومواصفات مختلفة من الطوب المجوف عالي المسامية المصنوع من الطين، ونفايات الفحم، والصخر الزيتي، والرماد المتطاير، ونفايات البناء الحضرية، ونفايات المخلفات، والتربة الرديئة.
الأجزاء الرئيسية
شفرة حلزونية/مخرطة
مادة فولاذ الكربون القياسية، سطح المخرطة سهل التآكل يستخدم اللحام بالغاز والأسلاك ذات الأسلاك الأساسية، وشكل قطعة العمل الملحومة بسلاسة، والمقاومة صغيرة، ومقاومة التآكل عالية، والصلابة في 52HRC-56HRC، وعمر الخدمة أكثر من المخرطة العادية 4-7 مرات. يتم ترتيب الرصاص (رصاص المسمار) علميًا، مع خاصية "نقل الضغط الجزئي، البثق عالي الضغط"، والتي يمكن أن تزيد من ضغط البثق وتحسين كفاءة العمل. يمكن تكرار الإصلاح أثناء الاستخدام لتقليل التكلفة وزيادة معدل الاستخدام.
عمود البثق
يعتمد عمود جزء البثق هيكل عمود عائم وله وظيفة التوسيط التلقائي، بحيث ينتج العمود عزم الدوران فقط ولا ينتج قوة شعاعية، مما يمكن أن يحمي المخفض/العمود، ويمكن أن يقضي على أو يقلل من اهتزاز المعدات الناجم عن انحناء العمود بعد الاستخدام لفترة طويلة، لجعل المعدات موفرة للطاقة بنسبة 15-30٪. صلابة العمود أكبر من HB220 بعد التكرير الحراري.
سن الخلط
صب عالي التشكيل، صلابة في 55hrc-60hrc، العمر 6 أضعاف سن الخلط العادي.
عمود الخلط
يتم توصيل المخفض العلوي بالعمود عن طريق وصلة مسننة، مما يلغي التوافق المحوري بين العمود والمخفض.
المعايير الفنية
| رقم. | الموديل | EV50A | EV55A | EV60A |
| 1 |
الكود |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
| 2 |
القدرة الإنتاجية |
10,000-13,000 قطعة/ساعة (250*110*75 ملم) |
11,000-15,000 قطعة/ساعة (250*110*75 ملم) |
13,000-19,000 قطعة/ساعة (250*110*75 ملم) |
| 3 |
ضغط البثق |
≤3.0Mpa |
≤3.0Mpa |
≤4.0Mpa |
| 4 |
درجة الفراغ |
≤-0.092 |
≤-0.092 |
≤-0.092 |
| 5 |
سرعة دوران عمود البثق |
25 دورة في الدقيقة |
24 دورة في الدقيقة |
20 دورة في الدقيقة |
| 6 |
قطر المخرطة |
جزء نقل المواد: 500 ملم جزء البثق: 450 ملم
|
جزء نقل المواد: 550 ملم جزء البثق: 500 ملم |
جزء نقل المواد: 600 ملم جزء البثق: 600 ملم |
| 7 |
مضخة التفريغ |
2SK-6 |
2SK-6 |
2SK-12 |
| 8 |
المخفض |
المرحلة العليا: i=12.64 المرحلة السفلية: i=21.3 |
المرحلة العليا: i=12.64 المرحلة السفلية: i=21.3 |
المرحلة العليا: i=20.49 المرحلة السفلية: i=24 |
| 9 |
الحزام المثلثي |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
المرحلة العليا: 5V-4600*6 المرحلة السفلية: 5V4800*10 |
| 10 |
الطاقة |
160+55 كيلو واط |
200+55 كيلو واط |
250+75 كيلو واط |
| 11 |
الأبعاد |
المرحلة العليا: 4,400*2,200*1,250 ملم المرحلة السفلية: 5,600*1,800*2,500 ملم |
المرحلة العليا: 4,700*2,200*1,250 ملم المرحلة السفلية: 4,700*1,800*2,600 ملم |
7,500*2,900*2,800 ملم |
| 12 |
الوزن |
17,500 كجم |
18,500 كجم |
30,000 كجم |
