تفاصيل المنتج:
|
| غرض: | طاحونة طحن رطبة لمصنع الطوب الطيني | القطر الفعال للبكرات: | 1,850 ملم |
|---|---|---|---|
| القدرة الإنتاجية: | 40-50 م[]/ساعة | سرعة الدوران: | ≥29 دورة في الدقيقة |
| مواصفات الأسطوانة: | 1850 * 700 ملم | وزن: | 65200 كجم |
| البعد: | 5300 * 4600 * 6500 ملم | قوة: | 90 + 2.2 + 2.2 + 1.5 كيلو واط |
| إبراز: | 5300*4600*6500 ملم طاحونة المطبخ الرطب,40m / h طاحونة طلاء الطوب الطين الرطب,50 متر / ساعة طاحونة المقلاة الرطبة,40m/h Clay Brick Wet Pan Mill,50m /h Wet Pan Mill |
||

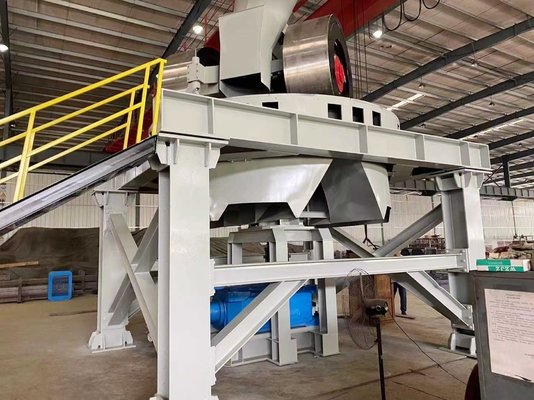

مطحنة الأطباق الرطبة لمصنع طوب الطين
مطحنة الأطباق الرطبة هي منتج جديد تم تطويره من قبل شركتنا على أساس استيعاب الخبرة المتقدمة للمنتجات المماثلة في الخارج، وهي تحتل مكانة رائدة بين المنتجات المماثلة في الصين. تتميز الآلة ببنية معقولة وتشغيل مستقر ومعدل فشل منخفض وسهولة الاستخدام والصيانة. تستخدم بشكل أساسي لمعالجة المواد الخام في عملية إنتاج الطوب المحروق مع نفايات الفحم والرماد المتطاير والصخر الزيتي والطين والحمأة كمواد خام رئيسية. لديها وظائف التكسير والطحن والعجن والخلط. بعد طحن المواد الخام ومعالجتها بواسطة هذه الآلة، يمكن تحسين الخصائص التكنولوجية الشاملة للمواد الخام بشكل كبير، ويمكن إنتاج منتجات محروقة ذات جودة أعلى.
مواصفات مطحنة الأطباق الرطبة TWPM-185:
القطر الفعال للبكرات 1850 مم
مطحنة الأطباق الرطبة من سلسلة TWPM
مبدأ العمل والخصائص الهيكلية
مبدأ العمل
يوفر المحرك الكهربائي الطاقة المحركة، ويقود المحرك الكهربائي اقتران الهيدروليكي لتحقيق بدء التشغيل بدون حمل وثابت للمحرك الكهربائي. يتم نقل الطاقة إلى المخفض من خلال البكرة، ويقود المخفض العمود الرئيسي للدوران من خلال
الاقتران. يتم توصيل العمود الرئيسي ومقعد التعليق بكم تمدد، ويتم تحقيق نقل عزم الدوران عن طريق الاحتكاك بين كم التمدد والعمود الرئيسي ومقعد التعليق. الميزة هي أنه من السهل تركيبه وتفكيكه، ويمكنه تحقيق حماية من الحمل الزائد للعمود الرئيسي وتجنب تلف سطح معالجة العمود الرئيسي. ينقل مقعد التعليق الطاقة إلى كل من الناتئ الداخلي والخارجي على التوالي، ويدفع البكرتين للدوران حول العمود الرئيسي، وتدور البكرات حول أعمدة البكرات الخاصة بها في نفس الوقت. تسقط المواد الخام المخلوطة بالماء في العملية السابقة من قادوس التغذية المركزي في الجزء العلوي من الجهاز إلى مقدمة البكرة الداخلية. بعد أن يتم سحقها وسحقها بواسطة البكرة الداخلية، يتم كشط المادة بواسطة الكاشطة العائمة على مسار البكرة الخارجية، وتمر عبر البكرة الخارجية. بعد التدحرج، يتم تدحرج المواد الخام وبثقها من خلال ثقوب لوحة الغربال لإكمال التكسير والخلط والطحن والعجن لمختلف المواد الخام.
الخصائص الهيكلية
تتكون سلسلة مطحنة الأطباق الرطبة هذه بشكل أساسي من المحرك والمخفض وجزء عمود النقل وجزء الإطار وجزء مقعد التعليق وجزء العجلة الداخلية والخارجية وجزء قرص الطحن وجزء الكشط وناقل الحزام التفريغ وأجزاء أخرى.
الهيكل العام لسلسلة مطاحن الأطباق الرطبة هذه مضغوط، ويستخدم الاقتران الهيدروليكي لتحقيق نقل الطاقة بين المحرك والمخفض. الميزة هي أن تأثير البدء صغير، ويمكن تحقيق الحماية من الحمل الزائد للمحرك والمخفض لإطالة عمره التشغيلي.
البكرة هي أحد الأجزاء الرئيسية في مطحنة الأطباق، لذلك فإن حلقات التدحرج الداخلية والخارجية للبكرة مصنوعة من الفولاذ المصبوب عالي الكروم. نظرًا لأن الفولاذ المصبوب عالي الكروم يتمتع بمقاومة جيدة للتآكل وقوة إجهاد عالية للمواد، يتم تحسين عمر عمل حلقة البكرة. وبالمثل، فإن لوحة البطانة ولوحة غربال التفريغ لمطحنة الأطباق مصنوعة أيضًا من سبائك المنغنيز عالية. العمود الرئيسي لطاحونة العجلات هو جزء مهم لنقل الطاقة، لذلك بالإضافة إلى اختيار الفولاذ المقسى والمخفف السبائكي بخصائص ميكانيكية شاملة أفضل، فقد تم إجراء عملية معالجة حرارية صارمة وفحص الجودة. بالإضافة إلى ذلك، فإن المحامل وأختام الزيت المطلوبة لجميع المكونات مصنوعة من منتجات عالية الجودة محلية، والآلة بأكملها ذات جودة عالية وأداء جيد وعمر خدمة طويل.
مطحنة أطباق رطبة لطوب الطين بوزن 30-70 طن لمشروع صناعة الطوب الأوتوماتيكي
المعلمات الفنية لمطحنة الأطباق الرطبة:
| تخصيص | TWPM160 | TWPM185 | TWPM200 |
| قطر عجلة الطحن | 1600 مم | 1850 مم | 2000 مم |
| عرض عجلة الطحن | 500 مم | 700 مم | 900 مم |
| الطاقة المثبتة | 45+2*2.2+1.1 كيلو واط | 90+2*3+1.1 كيلو واط | 132+2*4+1.1 كيلو واط |
| القدرة الإنتاجية | 30～70 م³/ساعة | 30～70 م³/ساعة | 30～70 م³/ساعة |
| الوزن (بما في ذلك المحرك) | 52000 كجم | 6000 كجم | 70000 كجم |
مطحنة الأطباق الرطبة لمصنع طوب الطين
