تفاصيل المنتج:
|
| غرض: | الصين المورد المطبخ الرطب طاحونة الطوب الطين صناعة خط آلة طاحونة | القطر الفعال للبكرات: | 1,850 ملم |
|---|---|---|---|
| القدرة الإنتاجية: | 40-50 م[]/ساعة | سرعة الدوران: | ≥29 دورة في الدقيقة |
| مواصفات الأسطوانة: | 1850 * 700 ملم | وزن: | 65200 كجم |
| البعد: | 5300 * 4600 * 6500 ملم | قوة: | 90 + 2.2 + 2.2 + 1.5 كيلو واط |
| إبراز: | 5300*4600*6500 ملم طاحونة المطبخ الرطب,6500 ملم طاحونة طحن رطبة,6500 mm Wet Pan Mill |
||

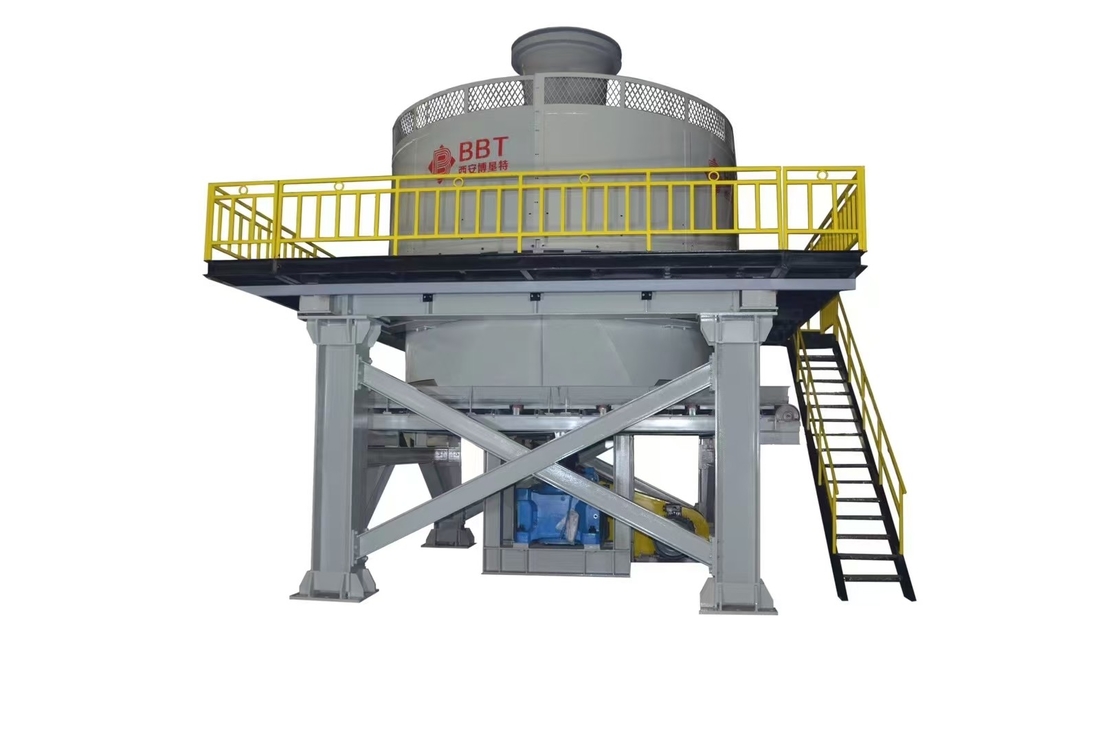

مطحنة المقلاة الرطبةمطحنة المقلاة الرطبة من مورد الصين لخط إنتاج الطوب الطيني آلة مطحنة المقلاة
مطحنة المقلاة الرطبة TWPM-185
مطحنة المقلاة الرطبة هي منتج جديد تم تطويره من قبل شركتنا على أساس استيعاب الخبرة المتقدمة للمنتجات المماثلة في الخارج، وهي تحتل مكانة رائدة بين المنتجات المماثلة في الصين. الآلة معقولة في الهيكل، مستقرة في التشغيل، منخفضة في معدل الفشل، وسهلة الاستخدام والصيانة. تستخدم بشكل أساسي لمعالجة المواد الخام في عملية إنتاج الطوب المحروق مع نفايات الفحم والرماد المتطاير والصخر الزيتي والطين والحمأة كمواد خام رئيسية. لديها وظائف السحق والطحن والعجن والخلط. بعد طحن المواد الخام ومعالجتها بواسطة هذه الآلة، يمكن تحسين الخصائص التكنولوجية الشاملة للمواد الخام بشكل كبير، ويمكن إنتاج منتجات محروقة ذات جودة أعلى.
مواصفات مطحنة المقلاة الرطبة TWPM-185:
القطر الفعال للبكرات 1850 مم
مطحنة المقلاة الرطبة من سلسلة TWPM
مبدأ العمل والخصائص الهيكلية
مبدأ العمل
يوفر المحرك الكهربائي الطاقة المحركة، ويقود المحرك الكهربائي وصلة هيدروليكية لتحقيق بدء التشغيل المستقر للمحرك الكهربائي بدون تحميل. يتم نقل الطاقة إلى المخفض من خلال البكرة، ويقود المخفض العمود الرئيسي للدوران من خلال
الاقتران. يتم توصيل العمود الرئيسي ومقعد التعليق بكم تمدد، ويتم تحقيق نقل عزم الدوران عن طريق الاحتكاك بين كم التمدد والعمود الرئيسي ومقعد التعليق. الميزة هي أنه من السهل تركيبه وتفكيكه، ويمكنه تحقيق حماية من الحمل الزائد للعمود الرئيسي وتجنب تلف سطح معالجة العمود الرئيسي. ينقل مقعد التعليق الطاقة إلى كل من الناتئ الداخلي والخارجي على التوالي، ويقود البكرتين للدوران حول العمود الرئيسي، وتدور البكرات حول أعمدة البكرات الخاصة بها في نفس الوقت. تسقط المواد الخام المخلوطة بالماء في العملية السابقة من قادوس التغذية المركزي في الجزء العلوي من الجهاز إلى مقدمة البكرة الداخلية. بعد سحقها وسحقها بواسطة البكرة الداخلية، يتم كشط المادة بواسطة الكاشطة العائمة على مسار البكرة الخارجية، وتمر عبر البكرة الخارجية. بعد التدحرج، يتم دحرجة المواد الخام وبثقها من خلال ثقوب لوحة الغربال لإكمال السحق والخلط والطحن والعجن للمواد الخام المختلفة.
الخصائص الهيكلية
تتكون سلسلة مطحنة المقلاة الرطبة هذه بشكل أساسي من المحرك والمخفض وجزء عمود النقل وجزء الإطار وجزء مقعد التعليق وجزء العجلة الداخلية والخارجية وجزء قرص الطحن وجزء الكشط وناقل الحزام التفريغ وأجزاء أخرى.
الهيكل العام لسلسلة مطاحن المقلاة الرطبة هذه مضغوط، ويتم استخدام الوصلة الهيدروليكية لتحقيق نقل الطاقة بين المحرك والمخفض. الميزة هي أن تأثير البدء صغير، ويمكن تحقيق الحماية من الحمل الزائد للمحرك والمخفض لإطالة عمر خدمته.
البكرة هي أحد الأجزاء الرئيسية في مطحنة المقلاة، لذلك فإن حلقات التدحرج الداخلية والخارجية للبكرة مصنوعة من الفولاذ المصبوب عالي الكروم. نظرًا لأن الفولاذ المصبوب عالي الكروم يتمتع بمقاومة تآكل جيدة وقوة إجهاد عالية للمواد، يتم تحسين عمر عمل حلقة الدوران. وبالمثل، فإن لوحة البطانة ولوحة غربال التفريغ لمطحنة المقلاة مصنوعة أيضًا من سبائك المنغنيز العالية. العمود الرئيسي لطاحونة العجلات هو جزء مهم لنقل الطاقة، لذلك بالإضافة إلى اختيار الفولاذ المقسى والمقسى السبائكي بخصائص ميكانيكية شاملة أفضل، فقد تم إجراء عملية معالجة حرارية صارمة وفحص الجودة. بالإضافة إلى ذلك، فإن المحامل وأختام الزيت المطلوبة لجميع المكونات مصنوعة من منتجات عالية الجودة محلية، والآلة بأكملها ذات جودة عالية وأداء جيد وعمر خدمة طويل.
مطحنة المقلاة الرطبةمطحنة المقلاة الرطبة من مورد الصين لخط إنتاج الطوب الطيني آلة مطحنة المقلاة
المعلمات الفنية لمطحنة المقلاة الرطبة:
| تخصيص | TWPM160 | TWPM185 | TWPM200 |
| قطر عجلة الطحن | 1600 مم | 1850 مم | 2000 مم |
| عرض عجلة الطحن | 500 مم | 700 مم | 900 مم |
| الطاقة المثبتة | 45+2*2.2+1.1 كيلو واط | 90+2*3+1.1 كيلو واط | 132+2*4+1.1 كيلو واط |
| القدرة الإنتاجية | 30～70 متر مكعب/ساعة | 30～70 متر مكعب/ساعة | 30～70 متر مكعب/ساعة |
| الوزن (بما في ذلك المحرك) | 52000 كجم | 60000 كجم | 70000 كجم |
مطحنة المقلاة الرطبةمطحنة المقلاة الرطبة من مورد الصين لخط إنتاج الطوب الطيني آلة مطحنة المقلاة
