تفاصيل المنتج:
|
| الاسم: | قطع الطوب الطيني التلقائي للكتل المجوفة الصلبة بآلية أوتوماتيكية بالكامل | قالب طوب: | الصلبة، جوفاء |
|---|---|---|---|
| درجة الأتمتة: | أوتوماتيكية بالكامل | آلية قضيب توصيل الكرنك: | 7.5 كيلو واط / ساعة |
| الحزام الناقل المسطح: | 1.55 كيلوواط | الأبعاد الخارجية للمعدات: | 1335*2885*2870 مللي متر |
| إبراز: | قطع الكتل الصلبة والجوفية,قطعة الطوب الطينية ذاتية التشغيل بالكامل,الحزام الناقل المسطح قطاع الطوب الطيني,Highly Fully Automatic Clay Brick Cutter,Flat Conveyor Belt Clay Brick Cutter |
||

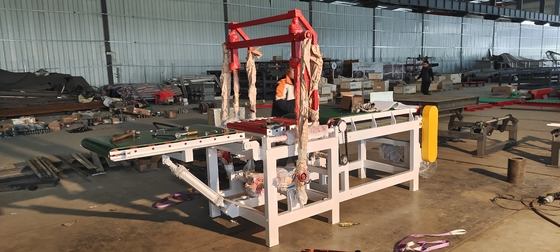

نظام آلة قطع الكتل المجوفة من الطين مع معدات قطع الطوب الصلبة
التكوين، رسم الخطوط العريضة ومبدأ العمل
(1) تتكون آلة قطع الطوب الأخضر (المشار إليها فيما يلي باسم آلة القطع) أساسا من ثلاثة أجزاء: جهاز القطع الرأسي للقطب المتحرك ،جهاز تنظيف الحزام النقل المسطح والأسلاك الصلبة.
جهاز القطع الرأسي لقطب الاتصال المتحرك يتكون بشكل رئيسي من محرك العدادات، المتحرك، قطب الاتصال، جهاز رفع سلك الصلب وجهاز التوتر في سلك الصلب.
الحزام الناقل المسطح يتكون أساسا من محرك العدادات، الإطار، الحزام المسطح وجهاز التوتر. بعد تلقي شريط الطين وإجراء تحديد الموقع الكهروضوئي،آلية العصا المتحركة تقطع الشرائط الطينية عمودياً إلى طوب أخضر مع المواصفات المطلوبة.
(2) رسم المخطط لجهاز القطع ((الذي يظهر في الرسم المرفق)
(3) مبدأ العمل
بعد أن يحمل الشريط الناقل المسطح داخل الآلة شريط الطين إلى الموقف المحدد ، يتوقف الشريط الناقل عن العمل. بعد تلقي إشارة شريط الطين في مكانه ،آلية عصا الاتصال المضغوطة قطع عموديا شريط الطين في الطوب الأخضر مع المواصفات المطلوبةثم يتم نقل الطوب الأخضر إلى مقعد البرمجة لتجميع وتحميل، ثم يتم إعادة تعيين الآلية ودخول دورة العمل التالية. خلال عملية العمل،جهاز التوتر للأسلاك الفولاذية لديه وظيفة إنذار تلقائي لكسر الأسلاك.
المعلمات التقنية:
1- الحد الأقصى لتردد القطع: 16 مرة/دقيقة.
2الحد الأقصى لطول شريط الطين: 2.1 متر
3الحد الأقصى لارتفاع القطع: 300 ملم
4الحد الأقصى لعرض القطع: 600 ملم.
