تفاصيل المنتج:
|
| اسم: | نظام آلة قطع الكتل المجوفة من الطين مع معدات قطع الطوب الصلبة | الطوب: | جوفاء صلبة |
|---|---|---|---|
| درجة الأتمتة: | تلقائي تماما | آلية قضيب توصيل الكرنك: | 7.5 كيلوواط |
| الحزام الناقل المسطح: | 1.5 كيلوواط | الأبعاد الخارجية للمعدات: | 1335×2885×2870 ملم |
| إبراز: | نظام آلة قطع الكتل الجوفية,آلة قطع الكتل الجوفية |
||

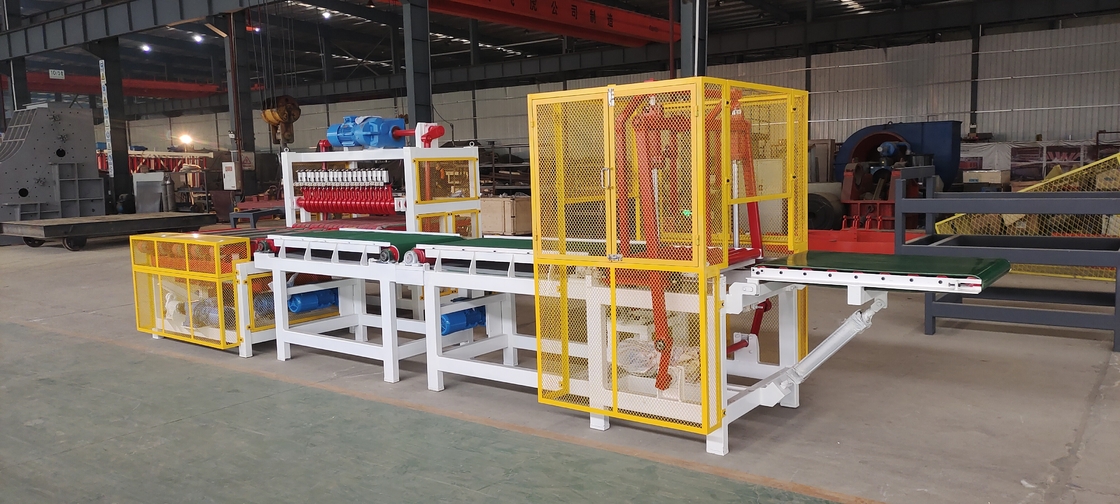

نظام آلة قطع قوالب الطوب المجوف الطيني مع معدات قطع الطوب الصلب
آلات قطع الطوب الطيني من حيث التكوين والرسم التخطيطي ومبدأ العمل
(1) تتكون آلة قطع الطوب الأخضر (المشار إليها فيما يلي باسم آلة القطع) بشكل أساسي من ثلاثة أجزاء: جهاز القطع الرأسي ذو ذراع التوصيل المرفقي، والحزام الناقل المسطح، وجهاز تنظيف الأسلاك الفولاذية.
يتكون جهاز القطع الرأسي ذو ذراع التوصيل المرفقي بشكل أساسي من محرك تروس، وذراع تدوير، وذراع توصيل، وجهاز رفع الأسلاك الفولاذية، وجهاز شد الأسلاك الفولاذية.
يتكون الحزام الناقل المسطح بشكل أساسي من محرك تروس، وإطار، وحزام مسطح، وجهاز شد. بعد استلام شريط الطين وتمريره عبر تحديد المواقع الكهروضوئية، تقوم آلية ذراع التوصيل المرفقي بقطع شرائط الطين رأسيًا إلى طوب أخضر بالمواصفات المطلوبة.
(2) الرسم التخطيطي لآلة القطع (كما هو موضح في الرسم المرفق)
(3) مبدأ العمل
بعد أن ينقل الحزام الناقل المسطح داخل الآلة شرائط الطين إلى الموضع المحدد، يتوقف الحزام الناقل عن العمل. بعد تلقي إشارة شرائط الطين في مكانها، تقوم آلية ذراع التوصيل المرفقي بقطع شرائط الطين رأسيًا إلى الطوب الأخضر بالمواصفات المطلوبة. ثم يتم نقل الطوب الأخضر إلى طاولة البرمجة للتجميع والتحميل، ثم تتم إعادة ضبط الآلية والدخول إلى دورة العمل التالية. أثناء عملية العمل، يحتوي جهاز شد الأسلاك الفولاذية على وظيفة إنذار تلقائي لكسر الأسلاك.
آلات قطع الطوب الطيني
المعايير الفنية:
1. أقصى تردد للقطع: 16 مرة/دقيقة؛
2. أقصى طول لشريط الطين: 2.1 متر؛
3. أقصى ارتفاع للقطع: 300 ملم؛
4. أقصى عرض للقطع: 600 ملم؛
الحادي عشر’آنBBTCLAY TECHNOLOGIES CO.,LTD
BBTتوريد آلات خط إنتاج الطوب الطيني الأوتوماتيكي بالكاملوالمعدات
1. آلات معالجة المواد الخام
ناقل الحزام، وحدة التغذية الصندوقية، الكسارة الأسطوانية، المطحنة الدقيقة، الكسارة الفكية، مطحنة المقلاة الرطبة، الخلاط مزدوج العمود، الخلاط الطارد الأمامي …
2. آلة تشكيل الطوب
الطارد الفراغي، نظام آلة قطع الطوب الأوتوماتيكي …
3. نظام صناعة الطوب الأوتوماتيكي
آلة تحميل وتفريغ الطوب، نظام صناعة الطوب الأوتوماتيكي، آلة تكديس الطوب، آلة وضع الطوب الروبوتية، آلة تغليف الطوب …
4. معدات مجفف الطوب والفرن
نظام حرق فرن النفق الأوتوماتيكي بالكامل، معدات الفرن …
5. تصميم مشروع صناعة الطوب الأوتوماتيكي بالكامل والدعم الفني للبناء في مختلف البلدان.
مشروع فرن نفق الطوب الأوتوماتيكي، مجفف النفق، مجفف الغرفة أحادي الطبقة ...
