نفق فرن طين طوب خط إنتاج آليّ تجفيف غرفة آلة

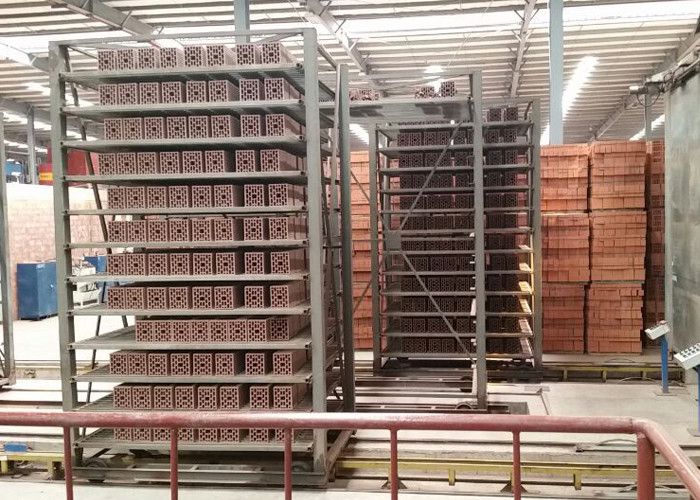

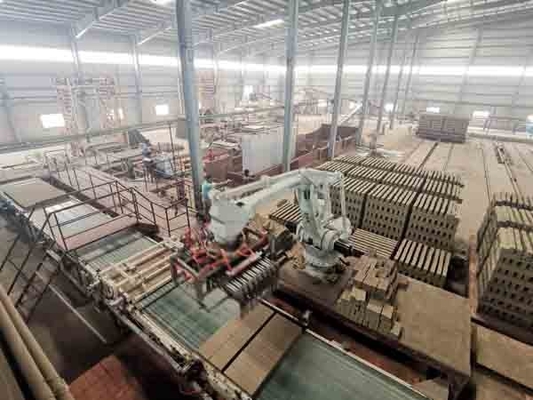

صناعة الطوب من الطين غرفة مجفف عربة الطوب جفاف الكتلة المجففة عربة مجفف مع استخدام الروبوت وضع الطوب

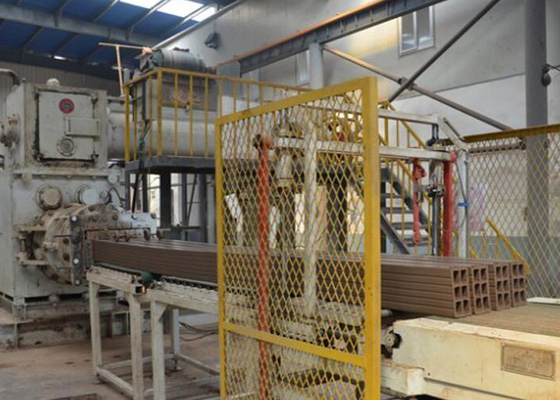

خط إنتاج الطوب الطيني التلقائي مشروع فرن التنقيب

غرفة تجفيف نفق الطوب الطيني الآلي بالكامل

نظام التجفيف والحرق

سيتم تبني عملية التجفيف والحرق مرتين مع تكنولوجيا مجفف الأنفاق. تتبنى غرفة التجفيف مجفف الأنفاق (83.65x22.625m).حرارة المجفف تأتي من الحرارة عالية درجة الحرارة من المنتجات المطبوخة والحرارة المتبقية من فرن النفق، من خلال تغيير النظام لتعديل درجة حرارة الهواء تغذية وحجم، بحيث لضمان جودة تجفيف الطوب الأخضر.

يستخدم فرن النفق قسمًا كبيرًا بعرض داخلي يصل إلى 6.6 متر ، وهو مصمم كهيكل سقف مسطح. هذا الفرن مناسب لتشغيل المنتجات ذات خصائص 1200 كيلوغرام.

فرن النفق لديه نظام استنفاذ الدخان، نظام إطلاق حرارة عربة الفرن، نظام تبريد عربة الفرن، نظام حرق الغاز، نظام استرداد الحرارة،نظام التبريد السريع ونظام الضغط العكسي ((نظام موازنة الضغط)هذا الفرن له الخصائص التالية: قسم كبير، سعة عالية، فرق درجة حرارة قسم صغير منخفض، الحرارة جيدة الحفاظ.يمكن أن يضمن نظام التحكم الذاتي في الفرن أن معايير حرارة الخبز مستقرة.

غرفة تجفيف النظام والبناء

غرفة التجفيف تعتمد مجفف الأنفاق (83.65x22.625m).مروحة درجة الحرارة العالية ومروحة درجة الحرارة المنخفضة من فرن النفق قادرة على إعادة تدوير وجمع الحرارة المتبقية من فرن النفق ونقلها إلى مجفف، فإنه يذهب من خلال المروحة التدفئة في المجفف بداية المروحة الدورية، ثم يذهب إلى المجفف والطوب من خلال الخصائص الميكانيكية.لضمان جودة تجفيف الطوب الأخضرسيتم تفريغ الطوب المجفف جيدا من عربة التجفيف عن طريق نظام التفريغ وإعادة التراكم على مقعد النقلثم سيتم تجميع الطوب الجاف على عربة الفرن بواسطة آلة تجميع وإرسالها إلى فرن النفق بواسطة عربة العبارة.

مصدر حرارة غرفة التجفيف هو حرارة النفايات من فرن النفق ، والتي سيتم توفيرها إلى غرفة التجفيف من خلال نظام أنابيب خارجي.نظام استنفاد الرطوبة، نظام التشغيل ونظام المراقبة، بالإضافة إلى نظام المراقبة، والهواء ونظام التنفيس مصنوع من أنابيب معدنية ومروحة ذات الصلة.

المعايير التكنولوجية الرئيسية لغرفة التجفيف

الطول الكلي: 83.65 متر

2) العربات الموجودة في المجفف: 138 قطعة

العرض الداخلي: 22.125m

الارتفاع الداخلي: 5.315m

قدرة التحميل لكل عربة: 600 قطعة (150x200x300 طوب مجوف)

درجة حرارة إمدادات الهواء: 110-130 درجة مئوية

7) درجة حرارة الهواء: 28 درجة مئوية

رطوبة الإفراج عن الرطوبة: 75~90%

9) إنتاجية التجفيف: 99٪

دورة التجفيف: 22 ~ 26 ساعة

إنتاج يومي: 400 طن

12) مؤشر الاستهلاك الحراري: 180 كالوريا / كجم

مواصفات عربة التجفيف: 2920x2600x4795 مم

أبعاد غرفة التجفيف الخارجية: 83.65 × 22.625 × 5.565m ((L × W × H)
