معدات معالجة المعادن ذات الأسطوانة المزدوجة الفولاذية آلة الكسارة المطرقة الأوتوماتيكية

كسارة المطرقة معدات معالجة المعادن في خط إنتاج طوب الطين

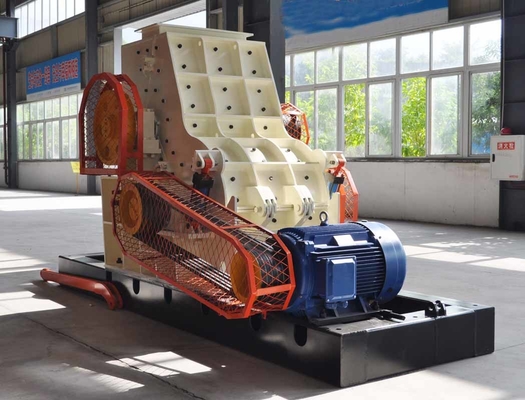

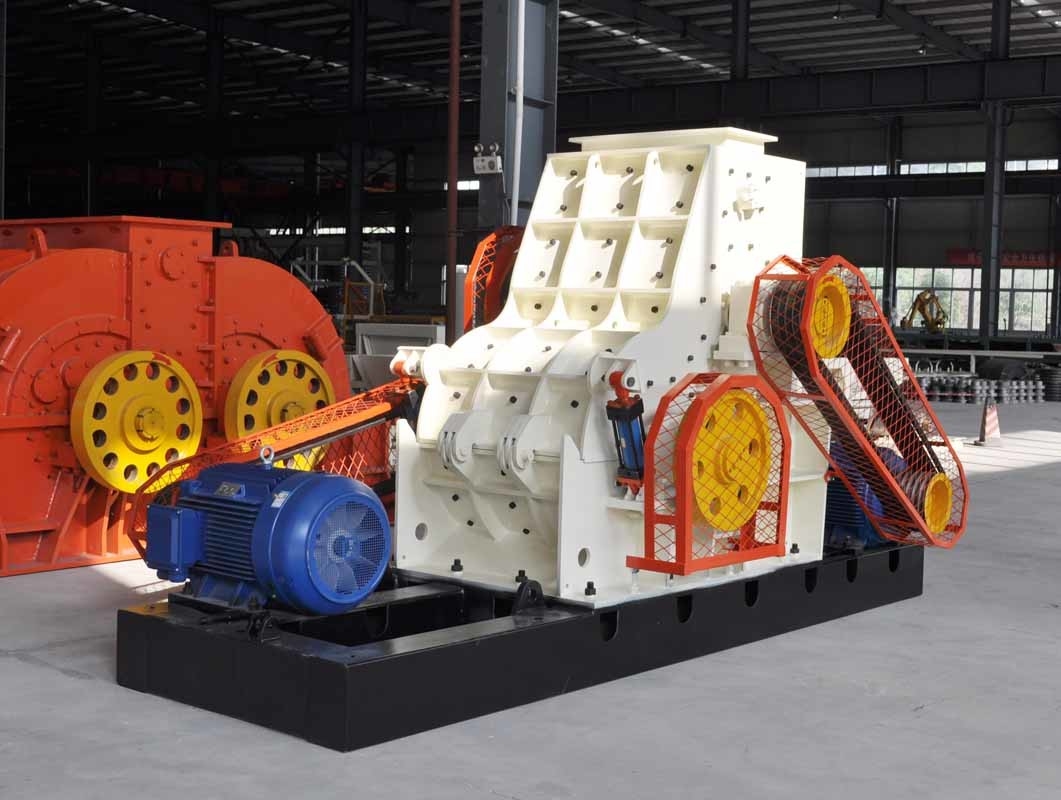

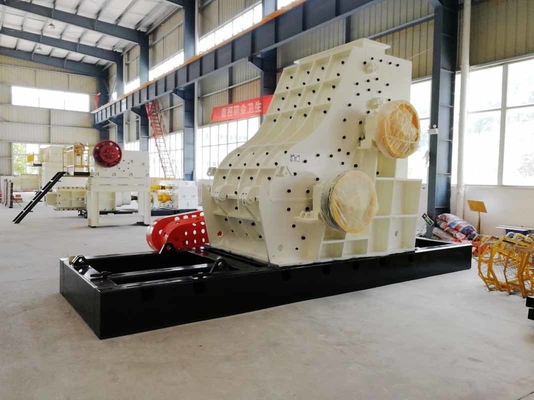

كسارة المطرقة ذات الأسطوانة المزدوجة

أ) هيكل كسارة المطرقة ذات الأسطوانة المزدوجة: يتم ترتيب دوارين أفقيًا، وتبلغ سرعة دوران الدوار 100 م/ث على التوالي، وعرض غرفة الطحن 600 مم، ومحركان بقدرة 55 كيلو واط بقطبين، ويتم تركيب مروحتين فوق الدوار لتغذية أسطوانة التغذية. يتم ترتيب جهاز لوحة توجيه الضبط على التوالي فوق وتحت المناطق المجاورة لحواف الدوران للدوارين.

ب) مبدأ عمل كسارة المطرقة ذات الأسطوانة المزدوجة: تدخل المادة إلى غرفة التكسير، ويتم تغذيتها بالتساوي بواسطة أسطوانة التغذية مع تنظيم سرعة تحويل التردد، وذلك لضمان أن كل مطرقة من الكسارة لديها وظيفة تكسير كافية. يدور الدواران الأيسر والأيمن في نفس الاتجاه، وتتحرك المناطق المجاورة لحواف الدوران للدوارين نحو بعضها البعض.

ميزات كسارة المطرقة ذات الأسطوانة المزدوجة:

أ) التصميم معقول، ويتم استخدام مبدأ عمل مطحنة المطرقة علميًا، ويتم تحسين السرعة الخطية للمادة الضاربة للكسارة.

ب) يغير هذا التصميم خط حركة المادة في غرفة التكسير، ويستغل مساحة غرفة التكسير بالكامل لتوسيع منطقة التكسير، ويحمي الشاشة إلى أقصى حد، بحيث يتضاعف عمر خدمة الشاشة. يرجى الرجوع إلى الرسم التخطيطي: الكسارة عند التغذية من اليسار، يدور الدواران في اتجاه عقارب الساعة، وتتحرك المادة من اليسار إلى اليمين تحت تأثير المطرقة، وتدخل منطقة التكسير للوحة الأسنان اليسرى. عندما تصل إلى المنطقة المركزية، فإنها تشكل اتجاه حركة من الأعلى إلى الأسفل، تضرب الدوار الأيمن المادة من الأسفل إلى الأعلى، وتشكل وظيفة ضرب قوية لسرعة الخط المزدوج. تغير المادة على الفور اتجاه الحركة وتدخل منطقة التكسير للوحة الأسنان اليمنى من الأسفل إلى الأعلى. عندما تلامس المادة الشاشة، يتم سحق جميع المواد الحبيبية إلى مواد مكسورة، مما يخفف التأثير القوي للمادة على الشاشة.

ج) ضوضاء المطحنة: بعد الاختبار، تبلغ الضوضاء بدون حمل 102 ديسيبل، وضوضاء الحمل 95 ديسيبل، وهو نفس ضوضاء المطحنة أحادية الدوار 66X60.

د) تعمل الآلة بسلاسة، والسلاسة أفضل من تلك الموجودة في المطحنة أحادية الدوار أثناء التشغيل. ضع عملة نحاسية من فئة 5 نقاط عموديًا على لوحة دعم محمل الكسارة وثبتها بثبات شديد.
